[CAD]30米岩石边坡抗滑桩加格构梁加锚索支护施工大样图（计算书）(地基基础设计规范).dwg

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、项目概要
• 二、 边坡工程 地质条件
• 三、边坡设计依据
• 四、设计原则
• 五、设计参数
• 六、设计方案
• 七、施工要点
• 八、工程监测
• 九、施工注意事项
• 十、工程质量检验与验收
• 十一、其它

附件详情

该项目挖方边坡高度为30左右m，为岩质边坡。本边坡工程为永久性支护，边坡安全等级为一级，重要性系数γs=1.1，荷载分项系数γQ=1.3，边坡稳定安全系数为1.35。
【 边坡支护 设计】
边坡支护主要采用格构梁 锚索 挂网喷混凝土及抗滑桩排桩 锚索的建筑结构形式，稳定段采用坡率法，台阶宽2m，台阶高9m，挂网喷混凝土。
1、格构梁：立柱截面、横梁截面350mm×350mm矩形截面，间距3.0m。
2、预应力锚索：采用8束预应力钢绞线φs15.24mm，钢绞线强度等级为1860级。
3、抗滑桩采用方形截面，其宽为1.5m，高2.0m，其布置间距为5.0m，桩长20m。
【边坡支护计算】
1、滑坡推力计算；2、格构锚索设计计算；3、抗滑桩（刚性桩）内力计算书；4、抗滑桩计算书（视倾角顺层滑动）
【设计依据】
《建筑边坡工程技术规范》（GB50330-近代）
《建筑基坑支护技术规程》（JGJ120-近代）
《建筑地基基础设计规范》（GB50007—近代）
……
12张图，设计说明及计算书27页，编制于近代年。

抗滑桩 锚索剖面

格构梁 锚索剖面

格构节点大样图

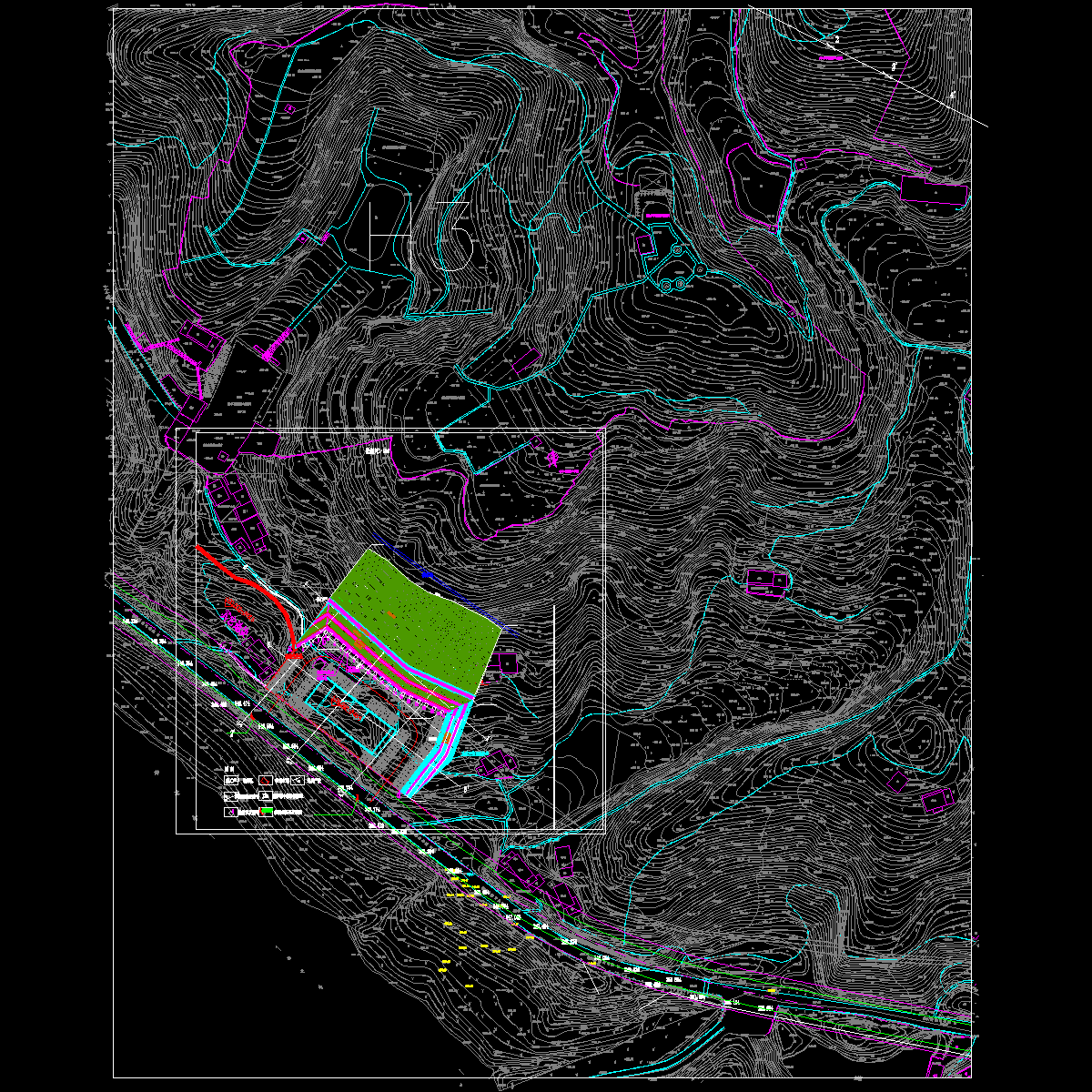

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
