微型桩加格构梁锚杆加固现有挡土墙CAD施工图纸(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

现有挡土墙总体上呈折线形展布，长度约130.0m，墙高6.0～7.0m，挡墙为俯斜式浆砌石结构，墙面近直立。现有挡土墙稳定性较差，安全储备不足，存在倒塌或局部垮塌的可能，需加固处理。
【挡土墙存在问题】
1、挡土墙墙背为填土，墙基亦在填土上，墙基不稳；
2、挡土墙尺寸过小，边坡高度大，不能满足稳定性要求；
3、挡土墙年久失修，墙体内砂浆不饱满，墙体本身质量欠佳；
……
【挡土墙加固设计】
边坡安全等级为二级，边坡整体稳定安全系数圆弧滑动法Fs≥1.25。挡墙分为AB段和BC段（详见平面图），AB段全长约77.2m，采用格构梁联合锚杆 坡脚打设微型桩支护；BC段全长约51.4m，采用墙后及墙脚打设微型桩 格构梁支护。
8张，编制于2009年

微型桩加固挡土墙

格构梁及锚杆连接大样

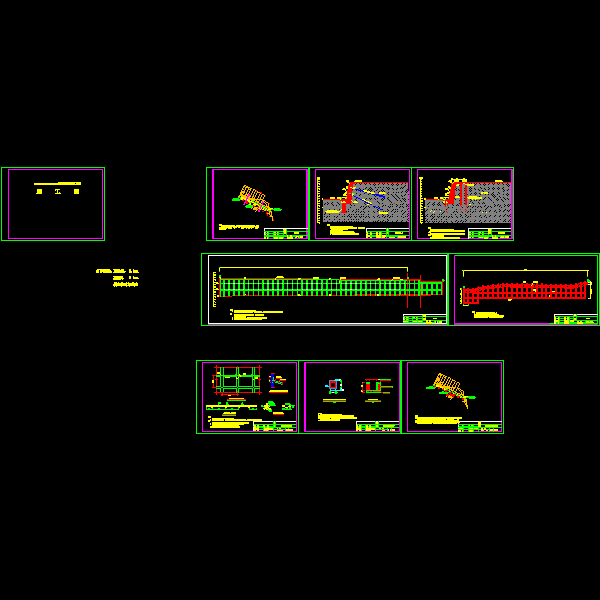

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
