基坑监测平面布置图，编制于2020年，CAD格式。

说明：

1、监测内容

在施工过程中，应密切监测围护结构、土体的变形，根据变形发展情况及时调整施工工艺，实行信息化施工。根据周边环境及基坑自身特点并结合有关规范要求，具体监测内容详见下表。

2、监测频率及报警值

⑴、监测频率

所有监测内容的监测点在安装、埋设完毕后，以连续至少2次观测值较差在观测精度范围内的平均值作为监测点初始值（零值）。监测频率按照《建筑基坑工程监测技术规范》（GB 50497-近代）第7.0.2、7.0.3条执行，出现第7.0.4、7.0.5条情况之一时，应提高监测频率。

⑵、监测报警值

监测数据达到或超过报警值时，应立即通知有关各方引起重视，各监测指标的报警值详见下表。

3、巡视检查：基坑工程整个施工期内，每天均应有专人进行巡视检查。巡视检查内容详见《建筑基坑工程监测技术规范》（GB 50497-近代）4.3.2条。

4、其他：该项目应选择有资质且经验丰富的专业单位进行基坑监测，基坑监测单位应把当天的监测结果在量测完毕后4小时内以电子邮件（1002648062@qq.com）或传真方式（0574-87675006）反馈我司设计人员及有关单位。报警后采取必要保护措施并经设计及其他相关单位确认后才能继续施工。施工期间应根据监测资料及时控制和调整施工进度和施工方法，对施工全过程进行动态控制，加强...

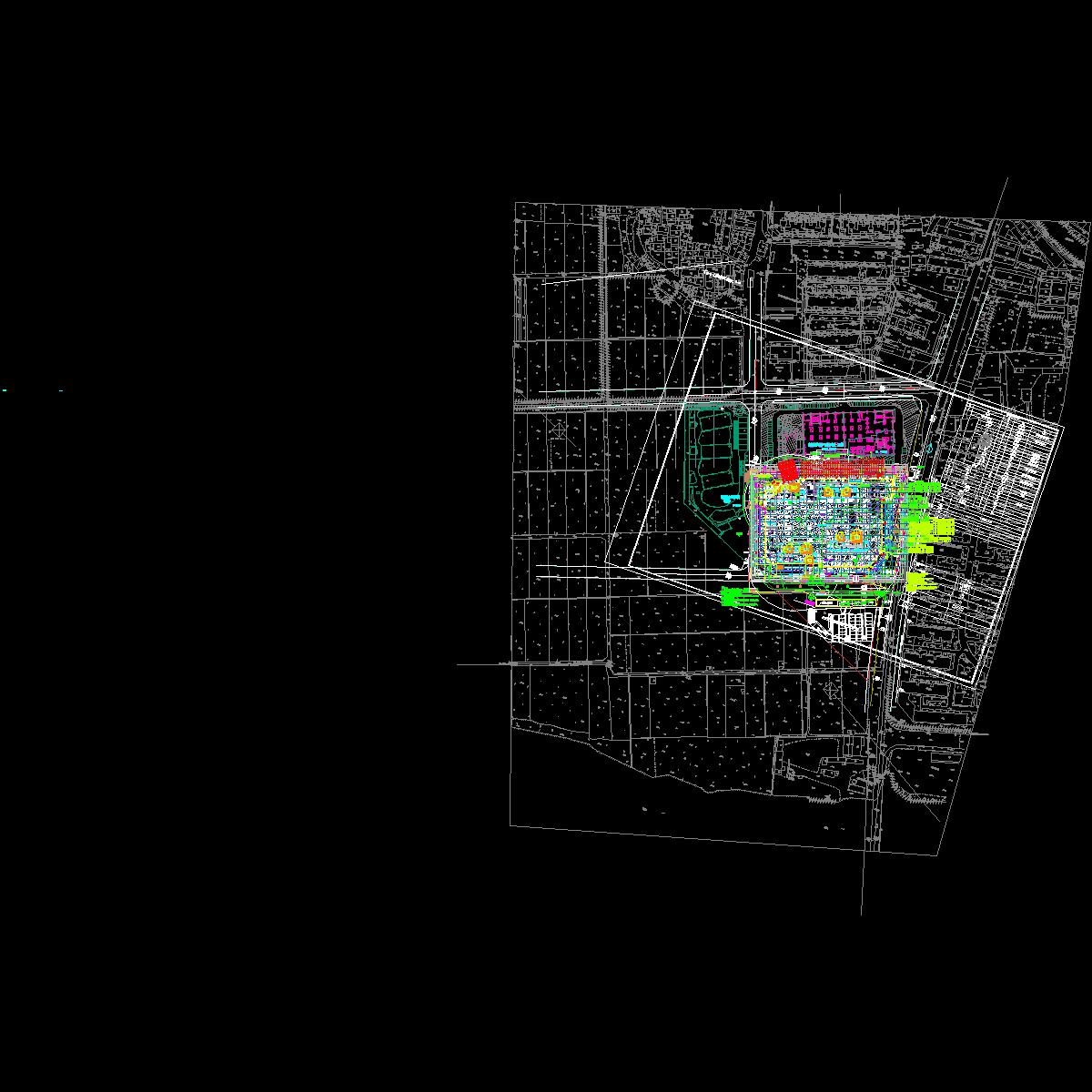

基坑监测平面布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
