基坑支护地下连续墙CAD施工图纸(平面布置图)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 总平面图

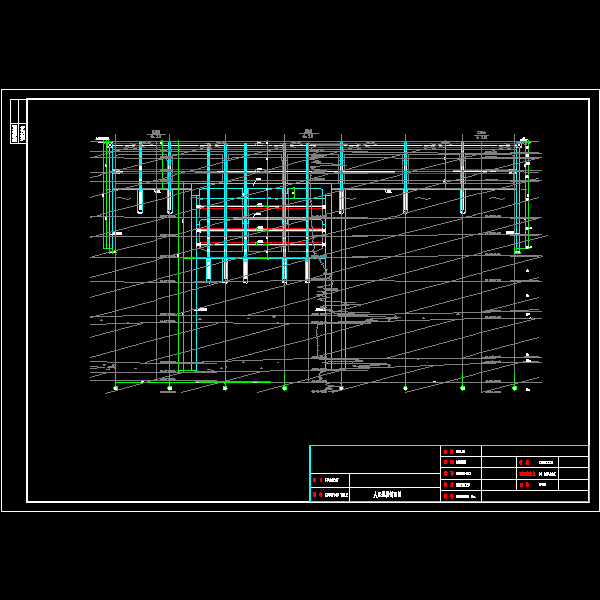

• A区地质剖面图

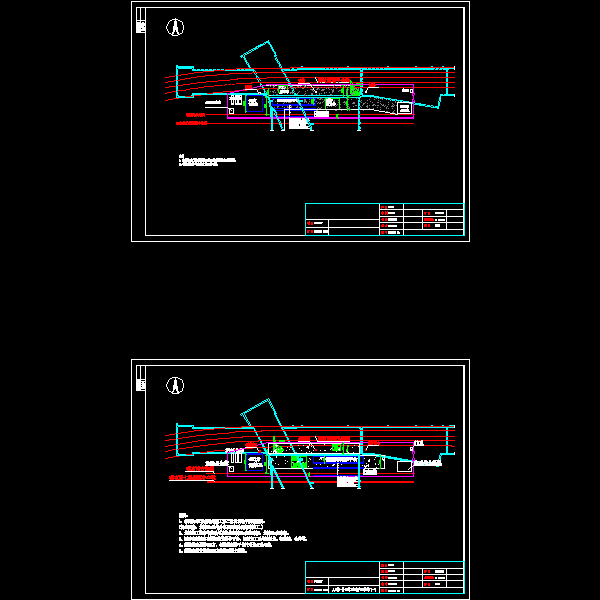

• A区北侧地墙第二阶段施工场地 平面布置图
• A区北侧地墙第三阶段施工场地平面布置图
• 泥浆池详图
• 钢筋笼制作平台

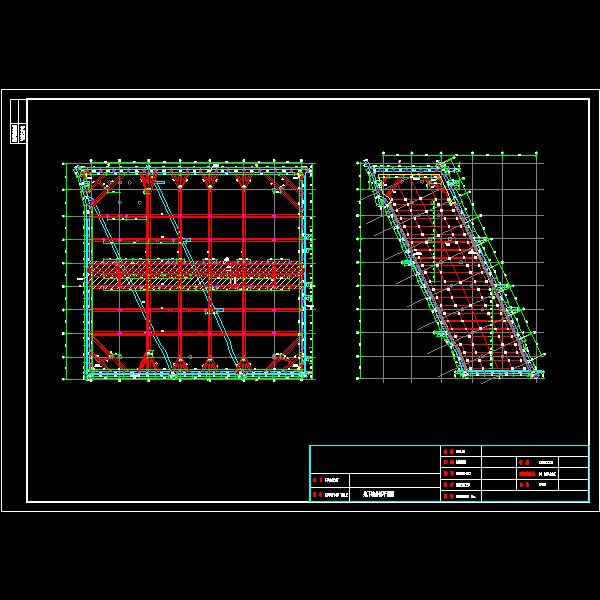

• 地下墙分幅平面图

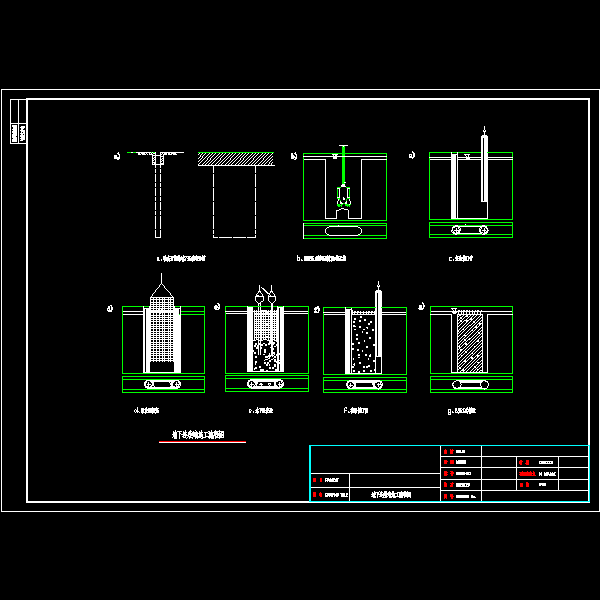

• 地下连续墙施工流程图
• 地下连续墙导墙道路结构图

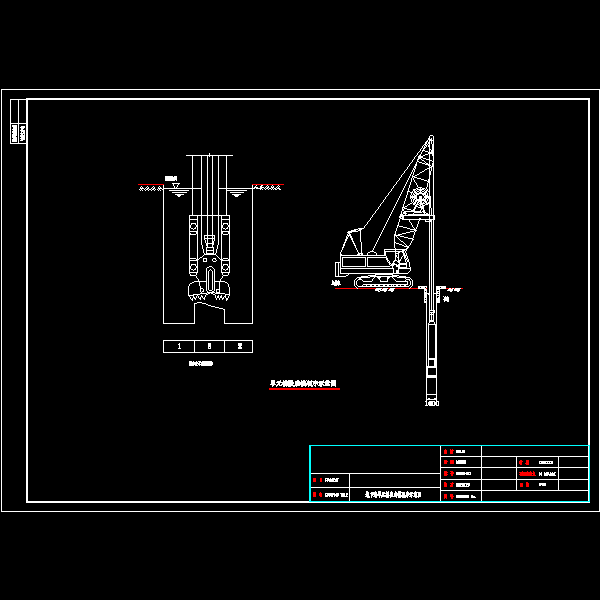

• 地下墙单元槽段成槽顺序示意图
• 地下墙槽段底部注浆示意图
• 圆形锁口管详图
• 钢筋笼制作示意图
• 钢筋笼桁架布置示意图
• 钢筋笼定位板详图
• 钢筋笼吊放示意图
• 地下墙砼浇筑示意图

附件详情

地下通道 深基坑 采用地下连续墙作围护结构，亦作为主体结构的一部分。地下连续墙厚1000mm，墙深47.3m，混凝土设计标号水下C30S8，采用锁口管柔性接头。为了控制地下连续墙的竖向沉降量，在地下连续墙内布置压浆管，插入墙底下0.5m，每幅地下墙中设置二根Ф48墙趾注浆管，进行压密注浆。地下墙与结构采用钢筋接驳器连接。
18张cad图

地下连续墙施工流程图

单元槽段成槽顺序示意图

圆形锁口管详图

a区北侧地墙第二、三阶段施工场地平面布置图.dwg

a区地质剖面图.dwg

圆形锁口管详图.dwg

地下墙分幅平面图.dwg

地下墙单元槽段成槽顺序示意图.dwg

地下墙施工流程图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-31 18:03:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
