20米深基坑地下连续墙围护CAD施工图纸（逆作法施工）(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 地质勘察点及暗浜位置图
• 工程周边环境图
• 围护结构平面图
• 地面层临时支撑平面图
• 地下一层临时支撑平面图
• 地下二层临时支撑平面图
• 标高-10.55m处临时支撑平面图
• 剖面图
• 坑内地基加固平面图
• 坑内地基加固剖面图
• 地下墙槽段划分图
• 地下墙内立面展开图
• 地下墙槽段配筋图
• 地下墙节点构造连接图
• 出土口布置图
• 新增立柱桩桩位图
• 临时钢格构立柱桩结构图
• 钢支撑节点图
• 钢筋混凝土支撑、围令结构图
• 钢筋混凝土支撑、围令节点图
• 首层临时立柱与主体结构柱布置图
• 临时立柱与主体结构柱布置图
• 梁板结构补强图
• 逆作法施工工序图
• 塔楼区围护结构平面图
• 塔楼区围护结构剖面图

附件详情

塔楼地上101层，地下3层，裙房地下室地下3层，桩筏基础。该资料为裙房区基坑围护工程，开挖面积约1.4万m2, 围护边周长约620m，裙房区底板底面开挖深度17.85~19.85m。拟建场地地基土属软弱场地土，场地类别为IV类。采用逆作法施工。
【工程重难点】
1、基坑面积大、开挖深，楼层平面开孔处补撑长度较大，在支撑选型时应考虑支撑强度和刚度的要求。地下各层楼板的标高差异较大，需设置水平传力构件。楼板缺失处需增加临时支撑，支撑与楼板连接处需局部加强，
2、该项目基坑开挖深度达17.85~19.85m，经计算，基底抗承压水稳定性不够，应采取控制性减压技术措施。
……
【围护结构设计】
1、围护墙采用二墙合一的地下连续墙。墙厚1000mm的地下墙深度为32.0m ；厚1200mm的地下墙深度为~32.75m。 地墙各单元槽段间接缝连接型式采用楔型锁口接头。地墙与地墙锁口位置接头外侧采用注浆止水。
2、支撑采用楼板支撑配合以临时支撑。
3、立柱桩及立柱设计：已施工的建筑立柱桩为Ф700×11(SK490) 钢管桩，型钢立柱为轧制型钢H400×400×13×21(SS400)。
4、地下墙、支撑与楼盖板梁的节点处理；5、钢立柱与楼层板梁节点处理；6、柱的托换；7、坑内加固（SMW工法桩）
……
设计说明26页，图纸58张。

地面层临时支撑平面图

塔楼基坑围护

坑内地基加固平面图

钢筋混凝土支撑、围令节点图

梁板结构补强图

钢支撑节点图

地下连续墙槽段配筋图

坑内地基加固

基坑支护剖面图

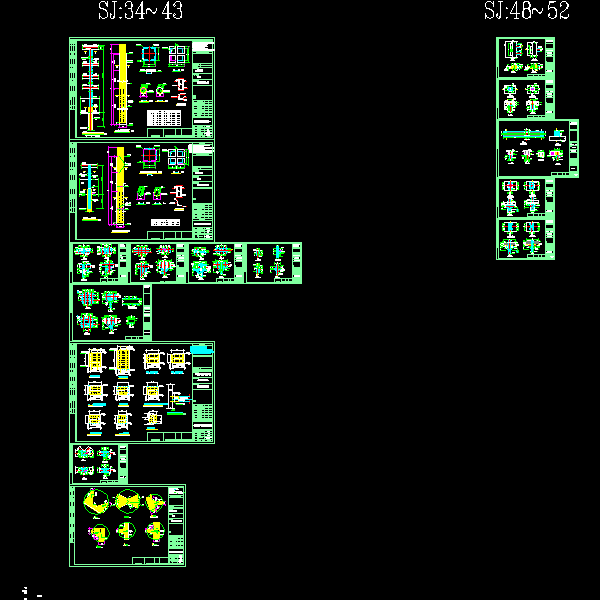

图纸1.dwg

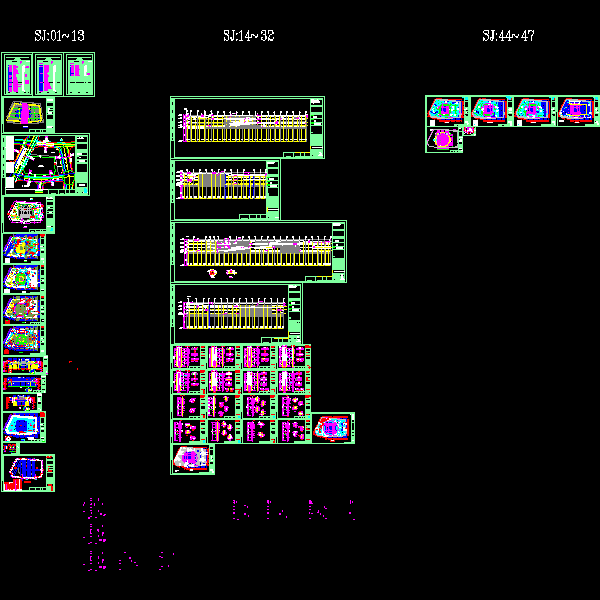

图纸2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
