酒店地下室基坑桩锚支护CAD施工图纸(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一部分 基坑支护设计综合说明 2
• 1 设计依据 2
• 2 项目概要 2
• 2.1 基本概况 2
• 2..2 结构概况及基坑开挖深度 2
• 2.3 基坑周边环境信息 2
• 3 工程地质、水文地质概况计算参数 3
• 3.1工程地质概况 3
• 3.2 水文地质条件 4
• 3.3 基坑支护设计土层参数 4
• 3.4 计算孔号及土层厚度 4
• 4 基坑支护方案 5
• 4.1支护结构 5
• 4.2 地下水处理方案 5
• 5 材料要求 5
• 6 施工及检测要求 5
• 6.1 土钉墙施工 5
• 6.2 喷射砼面层施工 6
• 6.3 锤击方桩施工 6
• 6.4 冠梁施工 6
• 6.5 土层锚杆的施 6
• 6.6 水泥土搅拌桩施工 7
• 7 土方开挖 要求 7
• 8、应急措施 7
• 9 基坑监测 8
• 10 安全防护及其它施工注意事项 9
• 第二部分 基坑设计计算 9
• 1 基坑支护段剖面设计计算 9
• 1.1 AB段剖面设计计算 9
• 1.2 BC段剖面设计计算 20
• 1.3　CD段剖面设计计算 30
• 2.2 地下水处理方案 41
• 第三部分 图纸 41
• 1、设计综合说明 41
• 2、商业酒店周边围环境信息图 41
• 3、基坑支护设计平面图 41
• 4、基坑支护设计剖面图 41
• 5、冠梁、锚头、面网结构图 41
• 6、监测点 平面布置图 41
• 7、基坑挖深与周边地层剖面对照图 41

附件详情

拟建工程包括四栋高层及多栋多层建筑（主要为超市及商铺），地上建筑面积79590平方米，地下建筑面积17665平方米，总建筑面积97255平方米。基坑规模：基坑面积约27740平方米，周长约为211延米。工程±0.00m黄海高程8.10m（下同）,地面高8.10m,基坑挖深拫据甲方提供基础底板图，承台底标高为0.80m，挖深=8.10-0.80=7.30m。
基坑采用不同分段不同支护结构：AB段挖深7.30m，采用桩 锚支护，坑内采用四排水泥土桩加固，加固 深度为4.0m；BC、CD段挖深7.30m，支护型式同AB段；DD'A段挖深7.30m，可采用自然放坡开挖，D'A段坡脚采用二排水泥土搅拌加固，加固深度为4.0m。
基坑降水 ：基坑开挖中可采用浅井 明沟排水处理，积水严重时应辅助型井点降水。
......
共7张图，附计算书42页，编制于2012年。

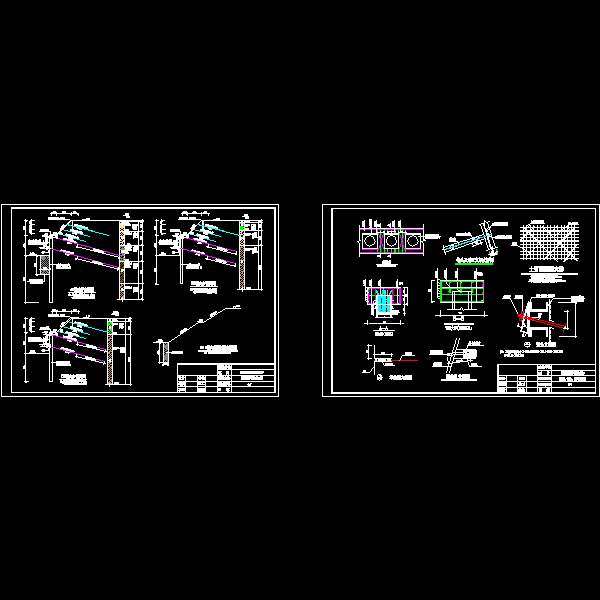

支护剖面图

商业酒店基坑支护设计剖面图.dwg

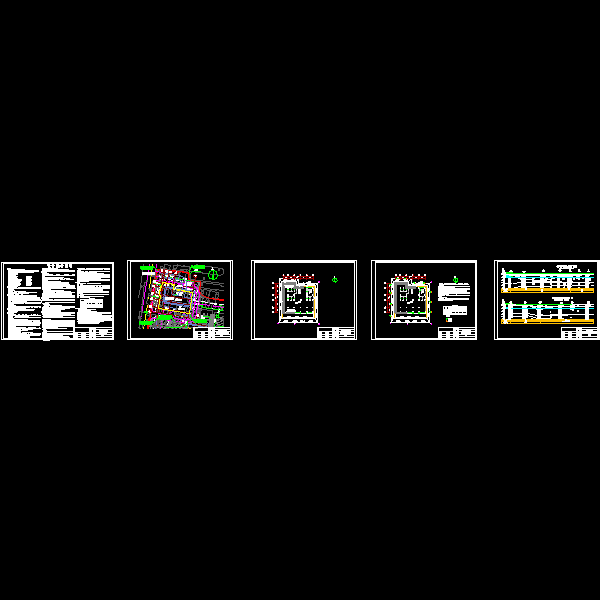

基坑支护设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
