紧邻地铁22米深基坑桩锚支护招标CAD大样图(预应力锚杆)(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑设计总说明
• 基坑支护周边环境图
• 基坑支护剖面图
• 护坡桩及冠梁配筋图
• 护坡桩及梁板拉梁配筋图
• 结构详图
• 结构详图
• 备选方案补充说明
• 2-2剖面图备选方案

附件详情

该项目基坑深度为20.2m、21.5m、22.3m。基坑重要性安全等级为一级。基坑周边道路及场地内外管线较多，本项目北侧、西侧及西北侧与正在施工的地铁1号线、3号线及地铁联络线、下沉广场相连。地铁1号线、3号线采用盖挖逆作施工，下沉广场及联络线区域采用明挖施工（支护形式采用桩锚或内支撑方式）。该项目采用桩锚支护方案，支护桩采用钻孔灌注桩，分七个剖面设计。
【基坑支护】
1-1剖面：护坡桩φ800@1600，桩顶设冠梁，截面尺寸1000mmX800mm，设置预应力锚杆五排
2-2剖面：地铁3号线出风口及出入口区域，护坡桩φ1000@1600，桩顶设冠梁，截面尺寸1200mmX1000mm，设置预应力锚杆八排
3（1）-3（1）剖面：护坡桩φ1000@1500，桩顶设冠梁1200X1000mm，设置预应力锚杆8排，锚杆穿过地铁侧第一排护坡桩；设置钢筋土钉9排，入射角度15°。
……
20张，编制于2014年。

1-1基坑支护剖面图

2-2基坑支护剖面图

复杂 深基坑 支护

支护桩详图

锚头大样图

桩间土处理剖面图

临近地铁基坑支护

第 1 张图

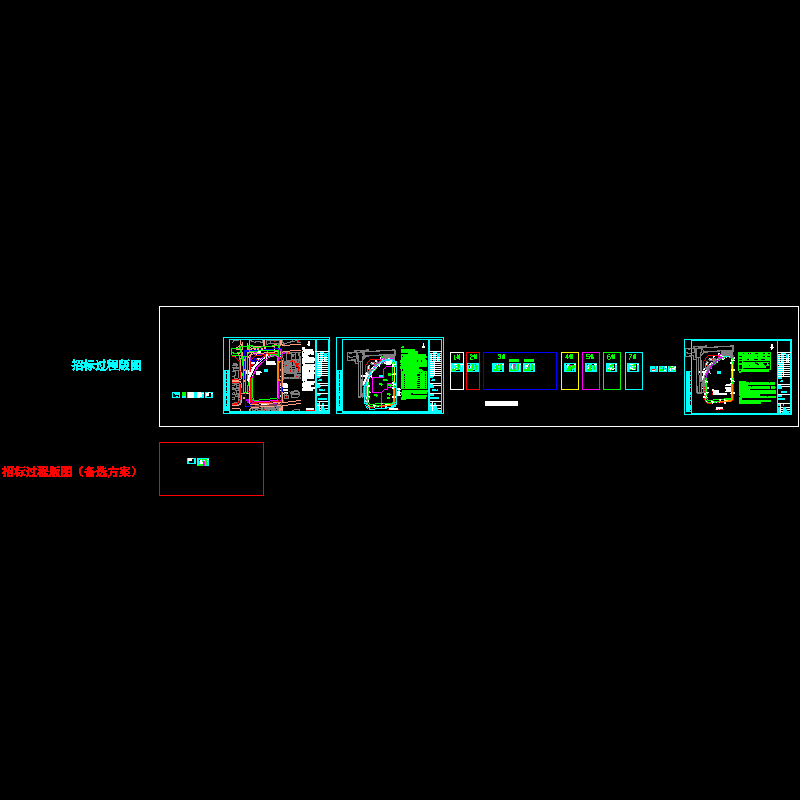

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
