室外消防水池及水泵房电气CAD施工图纸

该附件为山西室外消防水池及水泵房 电气施工图 ，包括概预算表、工程费用表、主要材料汇总表。

概况：

该项目为山西某国际金融中心项目室外消防给水工程，本项目配套的室外消防水池及水泵房的 电气施工图 设计。

该项目电源采用380/220V干线及动力支线采用耐火型交联聚乙烯电力电缆，照明支线采用耐火BV铜芯塑料绝缘线穿钢管沿墙、顶暗敷，电力分支线沿电缆桥架敷或穿钢管埋地暗敷。

设计范围：

配电系统；照明系统；动力系统；等电位联结。

部分图纸摘录：

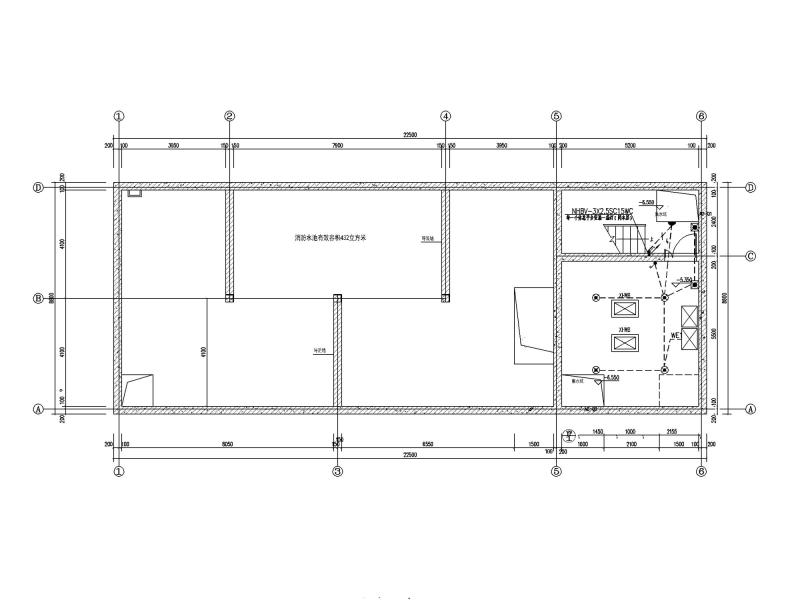

照明平面图

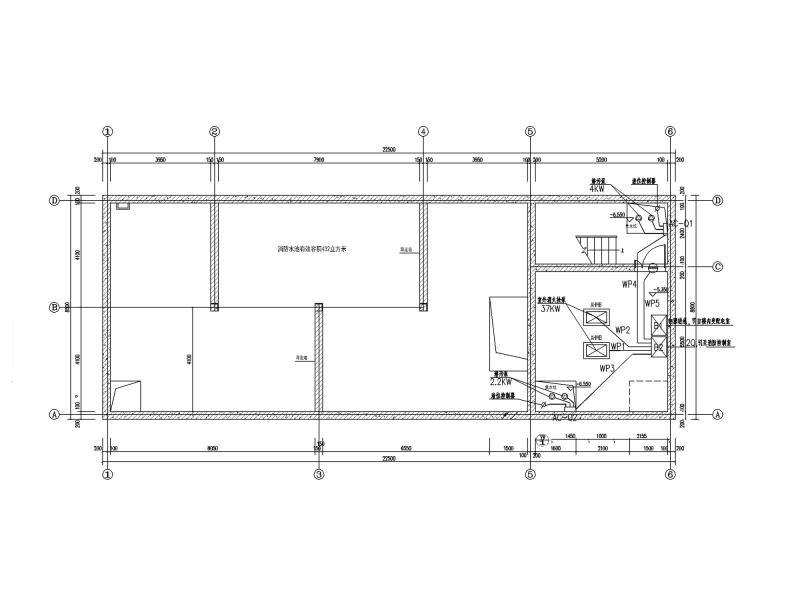

动力平面图

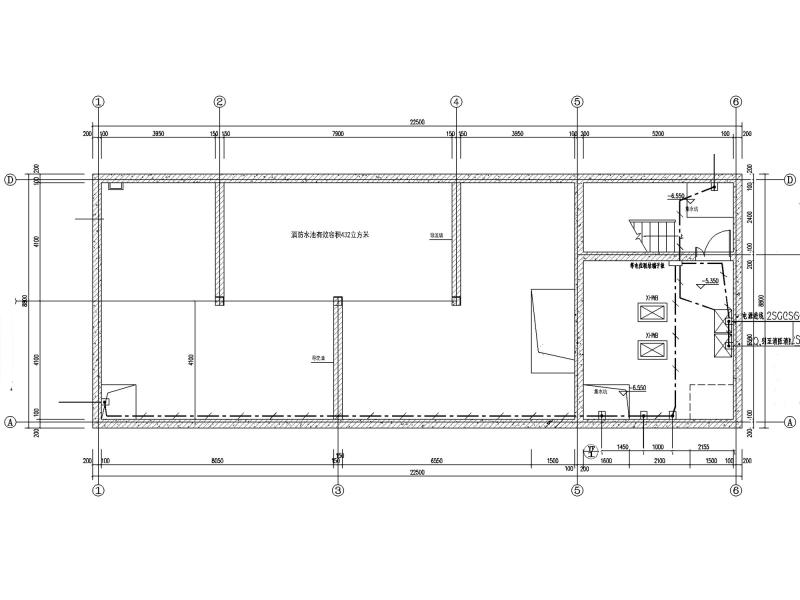

等电位联结平面图

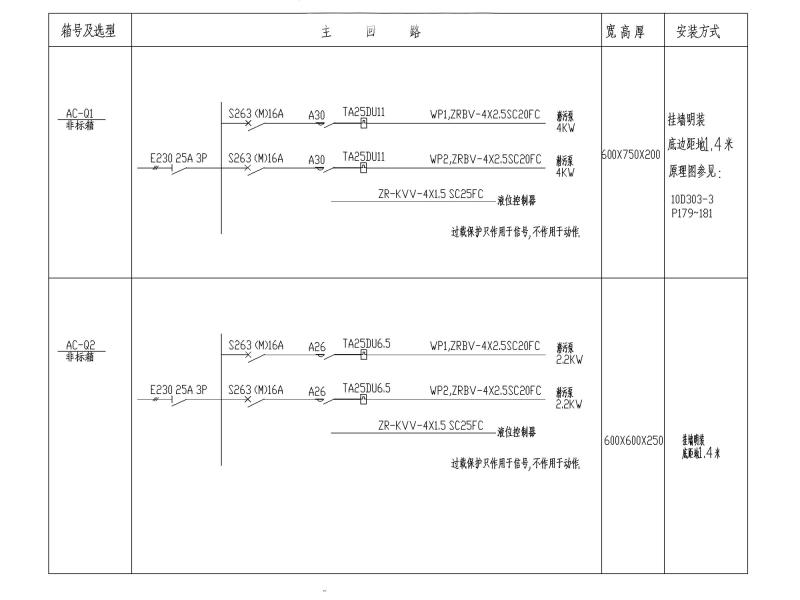

配电箱系统图

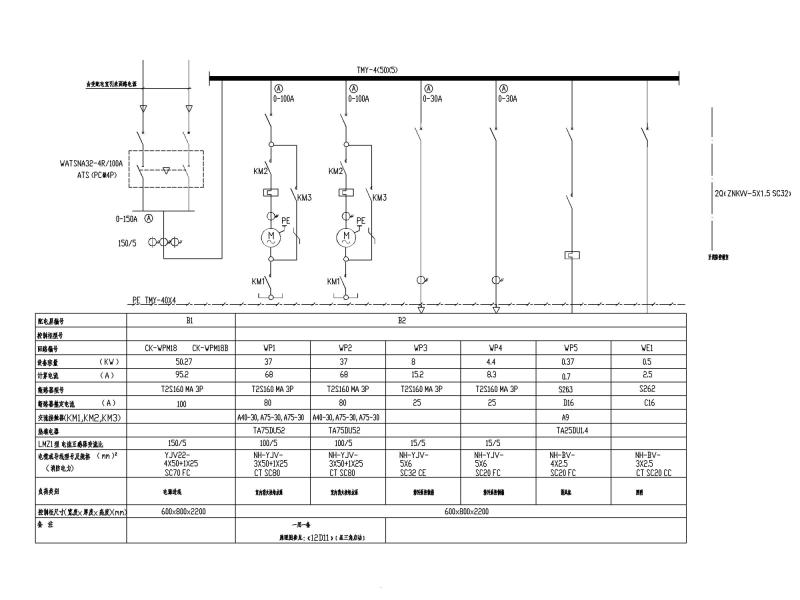

消防水泵配电系统图

概预算表
