附件详情
-
设备及材料表
-
给排水设计施工说明及图例
-
一层给排水消火栓平面图
-
一层喷淋平面图
-

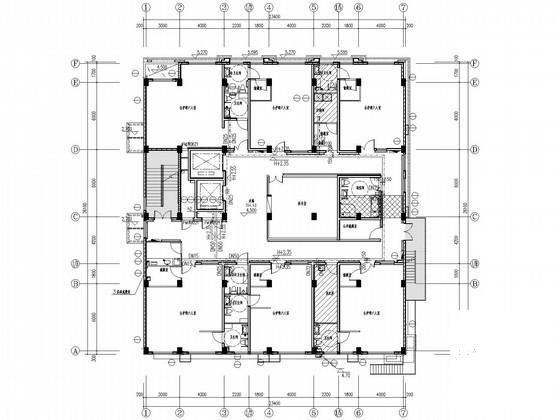

二层给排水消火栓平面图
-
二层喷淋平面图
-
三层给排水消火栓平面图
-
三层喷淋平面图
-
四层给排水消火栓平面图
-
四层喷淋平面图
-
五层给排水消火栓平面图
-
五层喷淋平面图
-
六层给排水消火栓平面图
-
六层喷淋平面图
-
七层给排水消火栓平面图
-
七层喷淋平面图
-
屋顶给排水消火栓平面图平面图
-

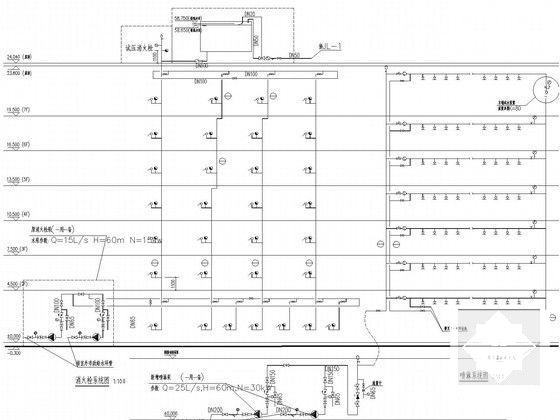

消火栓系统图 喷淋系统图
-
排水系统图 雨水、空调冷凝水系统图
-
给水、热水系统图
-
泵房大样图
-
卫生间给排水大样图
附件详情
本项目是位于上海，为多层养老院装修改造项目。总建筑面积为4613.7平方米。本楼原为宾馆，地上七层，先改为养老院，内设自理室、护理室、老人活动场所、多功能厅、养老院食堂等，建筑高度23.8m，本专业设计内容包括室内给水、排水、消防管道设计。室外设计沿用原
设计方案
。
2014，共计30张图纸

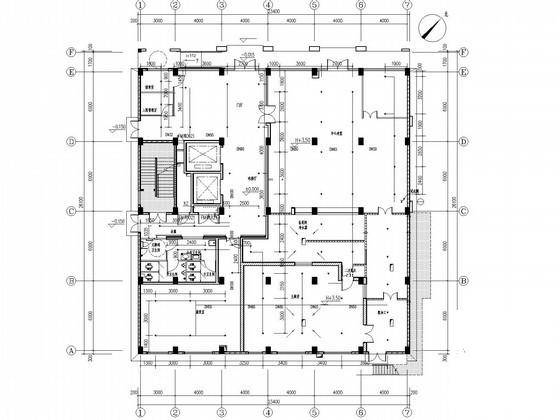

一层喷淋平面图

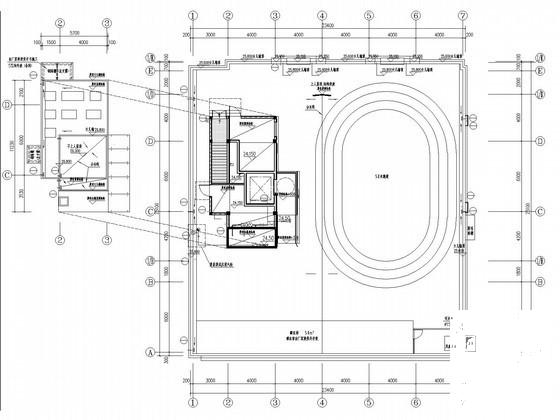

屋顶给排水消火栓平面图

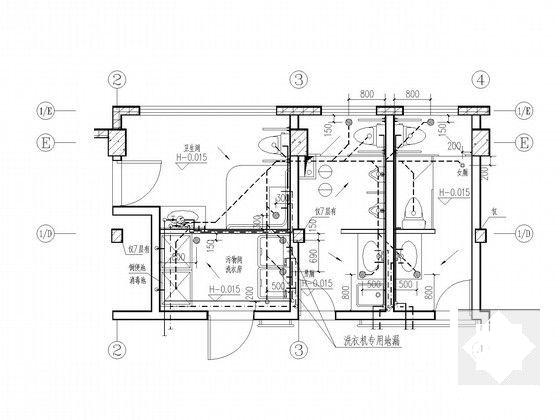

卫生间详图

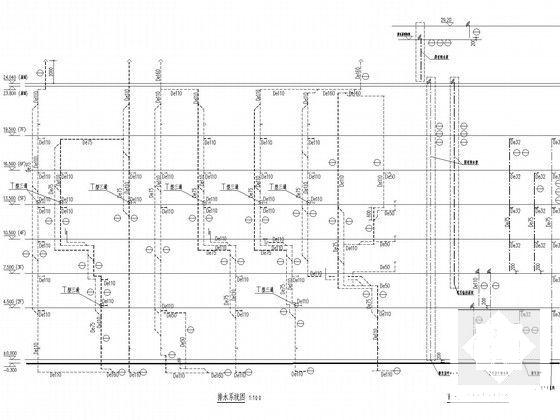

排水系统图
喷淋系统图
给水热水原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
