11层病房楼消防改造给排水施工图纸(室外消火栓系统)()

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,稳压泵
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房
• 项目地址：上海

附件详情

• 设计说明
• 资料目录
• 总平面示意图
• 地下一层消火栓喷淋图
• 一层消火栓喷淋图
• 二层消火栓喷淋图
• 三至六层消火栓喷淋图
• 七层消火栓喷淋图
• 八层消火栓喷淋图
• 九层消火栓喷淋图
• 十层消火栓喷淋图
• 十一层消火栓喷淋图
• 屋顶水箱布置图
• 泵房详图
• 消火栓系统原理图
• 3号楼消火栓系统图
• 自动喷淋给水系统原理图
• 设备材料清单

附件详情

项目概要：该项目位于上海，该项目以病房为主，地下室为病房（现空置），一层为挂号，发药等配套用房，二层为门诊，3~11层为病房。先设置了室内消火栓系统和应急照明，屋顶设有生活和消防公用的水箱。原有市政一路DN100进水，新增一路DN150市政进水，仅地下室走道设置了喷淋。
设计范围：消火栓系统 喷淋系统
编制于2014年，共计18张图纸

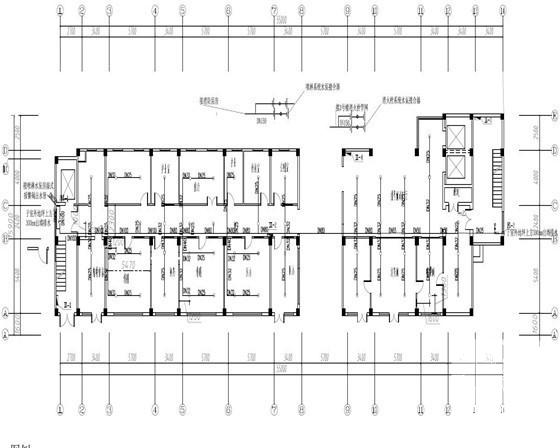

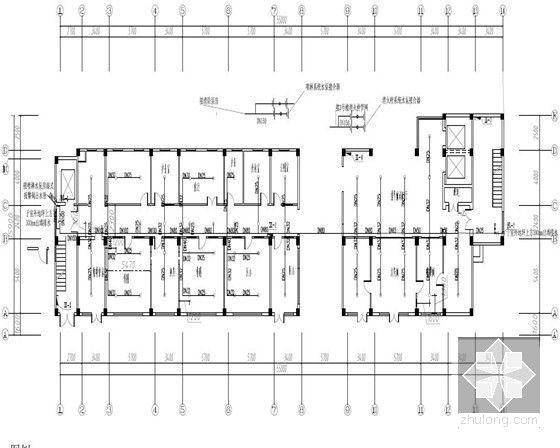

一层喷淋消火栓图

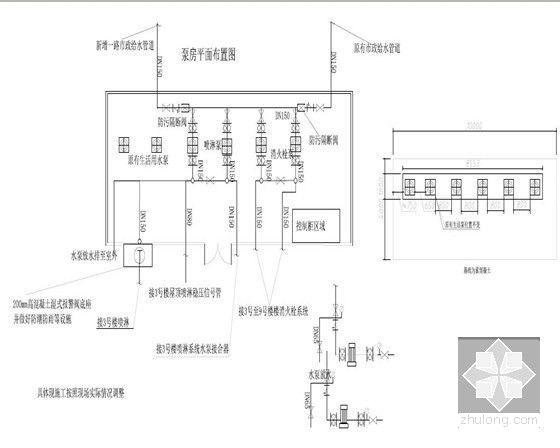

泵房布置图

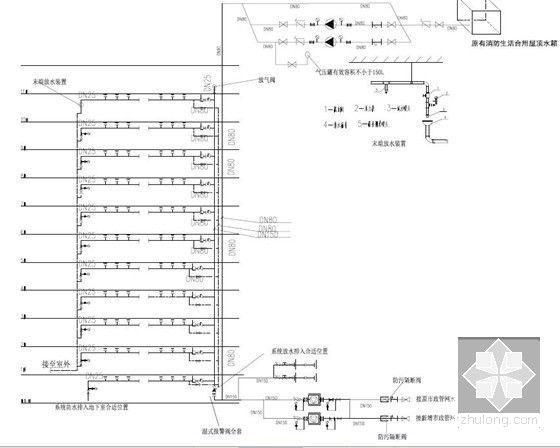

自动喷淋系统原理图

3号楼消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
