27层小区1#楼给排水CAD施工图纸(室外消火栓系统)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：24771.73平方米
• 地上层数：27层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：两区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间

附件详情

该项目为某花园小区1#楼,位于登封市颖河路与嵩阳路交叉口西南角，本建筑建筑工程等级为一类并列塔式住宅，设计使用年限为50年，耐火等级为二级，地下室耐火等级为一级。本建筑层数为地上二十七层，地下一层。建筑高度：88.55m;总建筑面积：24771.73m .
设计范围
该项目内给水、排水及消火栓系统设计。
生活给水设计：
该项目生活给水分高低两个区，一至五层为低区，直接接小区市政给水管网，六至二十五点五层为高区，由屋顶生活水箱供水，生活水箱接小区生活加压给水管网，其中六至十三层个层的配水支管设减压阀，阀后压力为0.15MPa.给水量为：最高日给水量115.20m /d，最大时给水量12.0m /h 。
生活排水设计：
本该项目排水经院区管网汇集，排至化粪池初处理后，排入市政排水管网。排水量为：最高日排水量103.68m /d，最大时排水量10.8m /h 。
消火栓设计：
室外消火栓系统消防用水量为30L/s ，火灾延续时间2小时；
室内消火栓系统消防用水量为40 L/s ，火灾延续时间2小时,本建筑引入口压力约1.10MPa;
室外消防水量由室外消防管网保证并供应（室外消防管网由院区工程设计）。
根据《建筑灭火器配置设计规范》要求，该资料建筑灭火器配置地下配电室为中危险级，其它地下戊类储藏间及住宅部分为轻危险级；按规定配置手提式磷酸铵盐干粉灭火器。

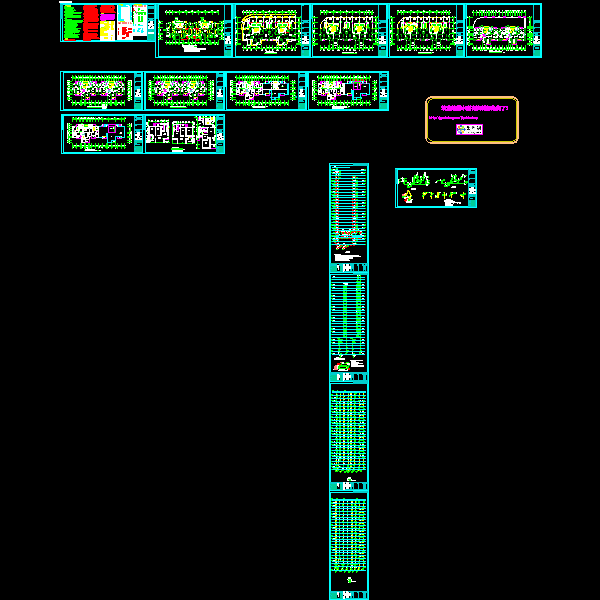

第 1 张图
