2层知名博物会馆给排水CAD施工图纸(室外消火栓系统).dwg

[复制链接]

0

主题

0

帖子

1129

积分

超级版主

Rank: 8Rank: 8

积分
1129
发表于 2020-12-22 21:09:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:文化
  • 建筑高度:多层建筑
  • 建筑面积:5141平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 项目地址:上海

附件详情

  • 给排水总平面图
  • 给排水系统原理图
  • 原理图
  • 水景水处理系统原理图
  • 雨水回收利用工艺流程图
  • 人造雾降温系统原理图
  • 太阳能热水系统原理图
  • 给排水消火栓平面图
  • 喷淋平面图

附件详情

该资料为上海某知名博物会馆给排水施工图。
项目概要:该项目包括一个大馆和一个小馆。为两层建筑,总高度17.15米。总用地面积6000平米,总建筑面积5141平米。
设计范围:室外给水系统、室外消防系统、室外排水系统、室内给水系统、室内排水系统、室内消防系统、灭火器的配置。
编制于近代年,共21张图。

一层给排水消火栓平面图

给排水系统原理图

消防系统原理图

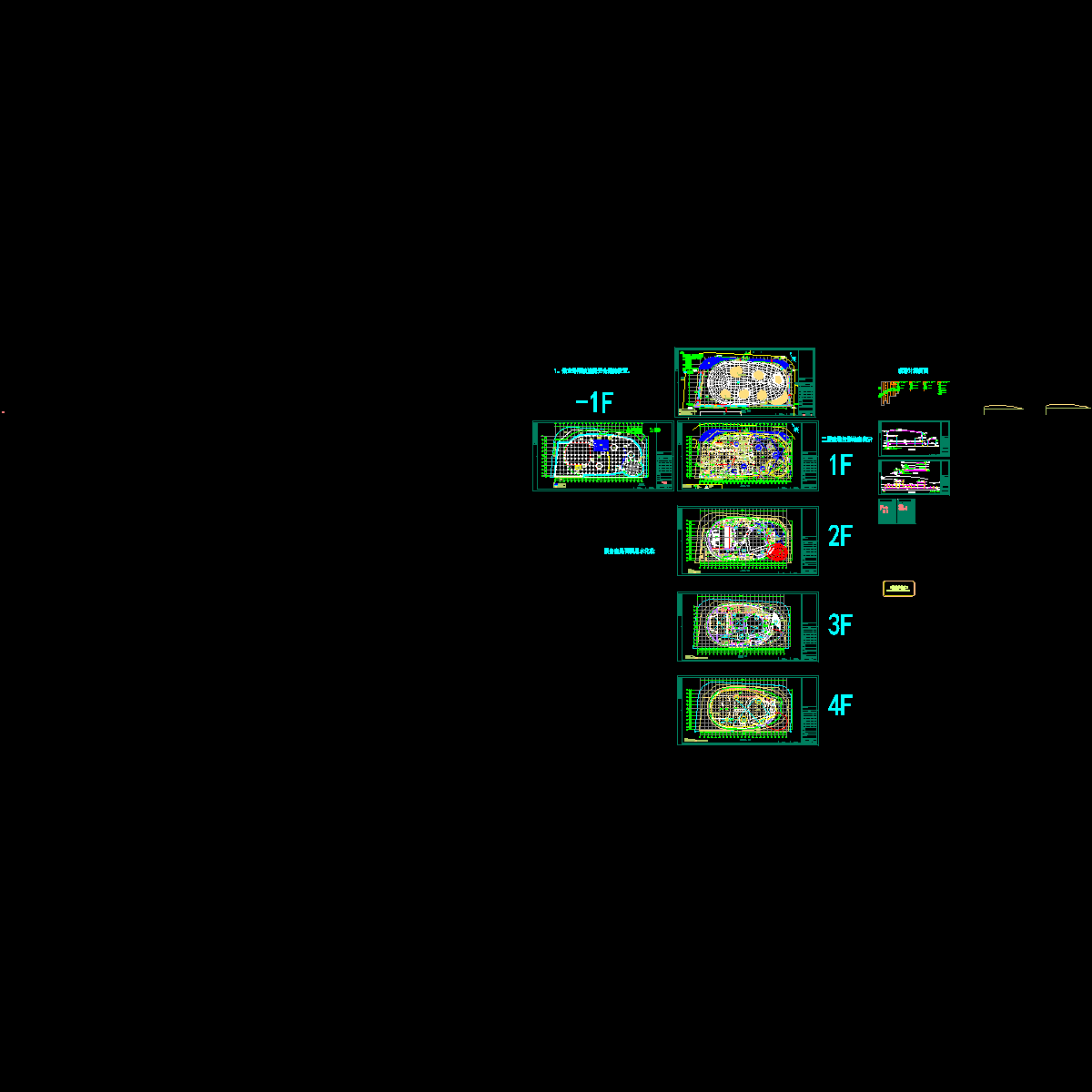

日本馆水专业扩初-.dwg
日本馆水专业扩初-.dwg
原理图.dwg
原理图.dwg

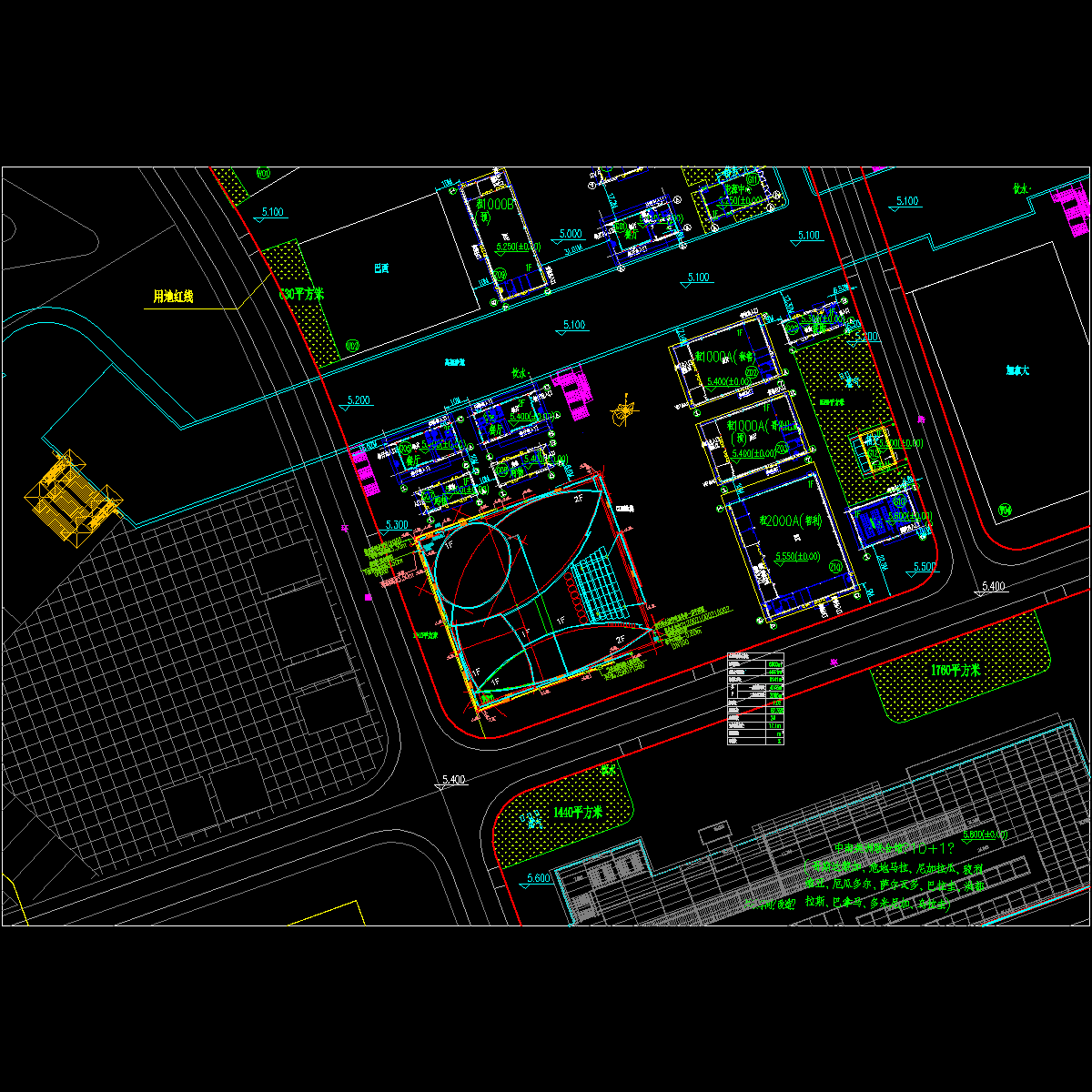

总平面图 090419.dwg
总平面图 090419.dwg

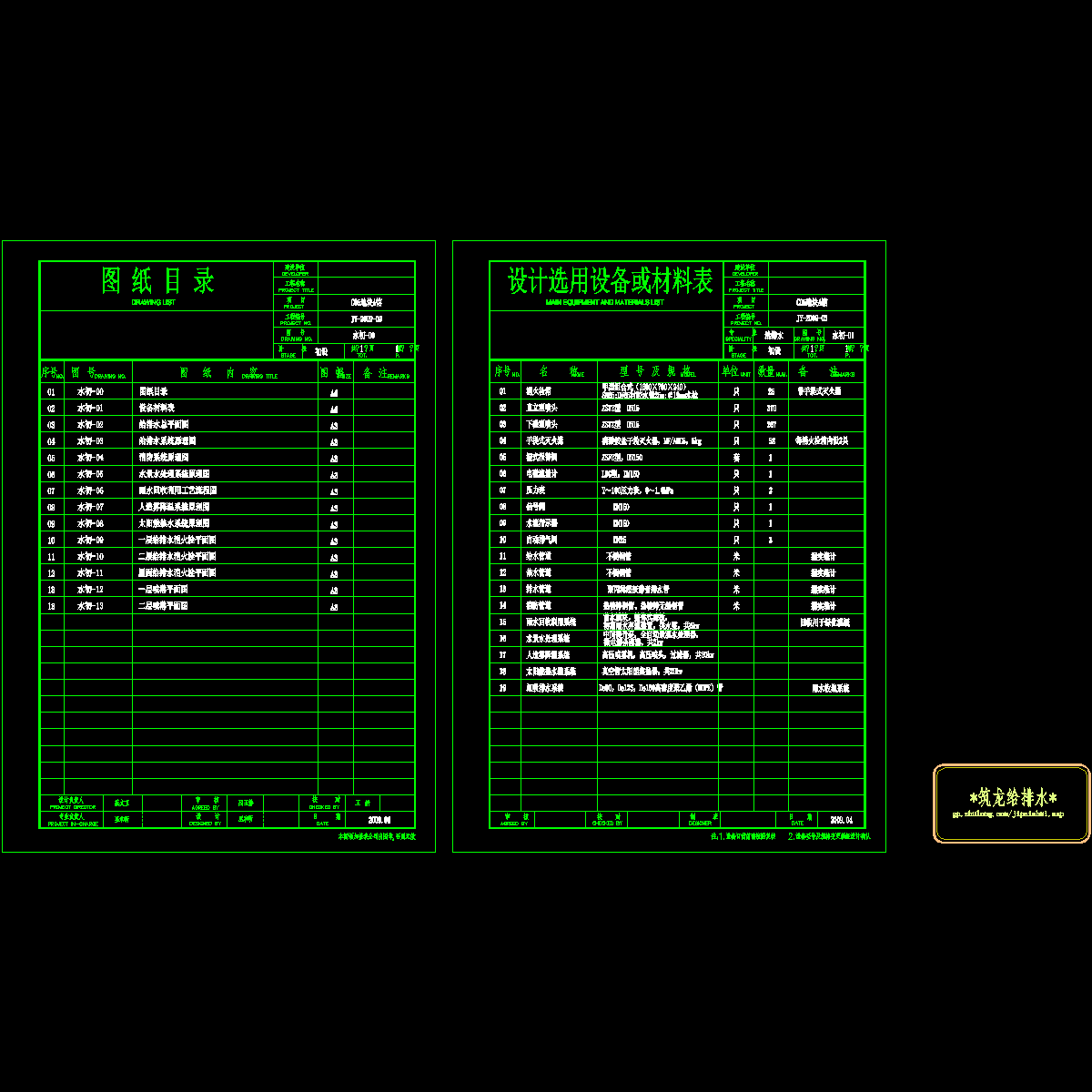

目录及材料表.dwg
目录及材料表.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2cd0sf2fdw1c2dw.rar

12.66 MB

下载  售价: 100 积分    赚积分
