设计说明：有
-
建筑类别：科研
-
建筑高度：高层建筑
-
建筑结构形式：其他结构
-
建筑面积：25431平方米
-
地上层数：16层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：48张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,机房排水
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：气压水罐
-
供水方式：市政供水,变频供水,无负压供水
-
供水分区：三区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：10年
-
火灾危险等级：严重危险级Ⅰ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
大样节点：水箱,泵房,卫生间,设备房布置
-
项目地址：安徽
附件详情
-

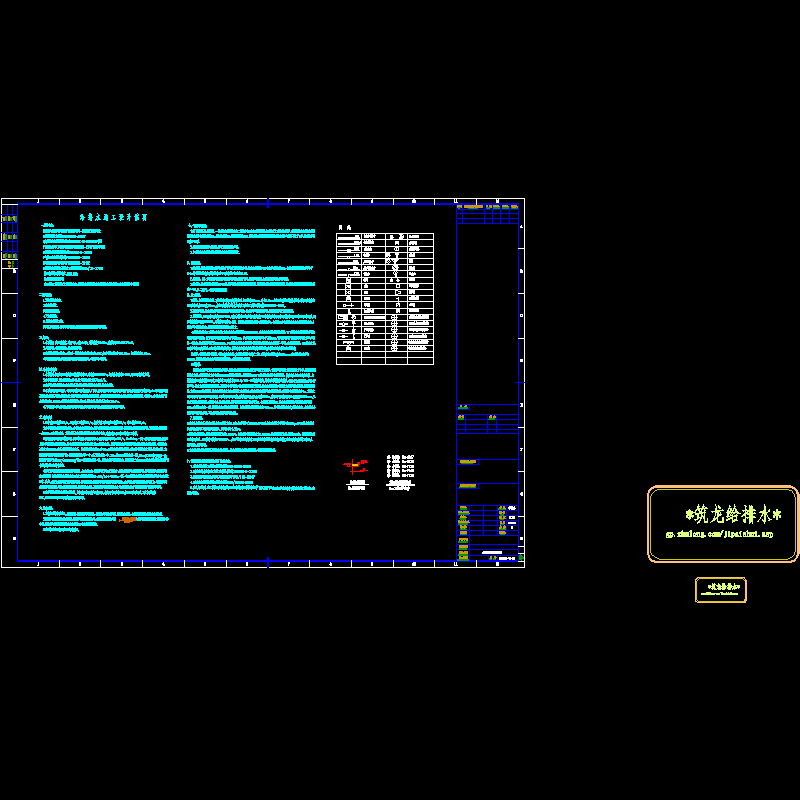

设计说明
-
地下一层给排水平面图
-
一至十六层给排水平面图
-
屋顶层给排水平面图
-
地下一层消防平面图
-
一至十六层消防平面图
-
屋顶层消防平面图
-
生活水泵房给排水大样图
-
消防水泵房给排水大样图1
-
消防水泵房给排水大样图2
-
消防水泵房给排水大样图3
-
消防水箱间给排水大样图
-
卫生间给排水大样图1
-
卫生间给排水大样图1
-

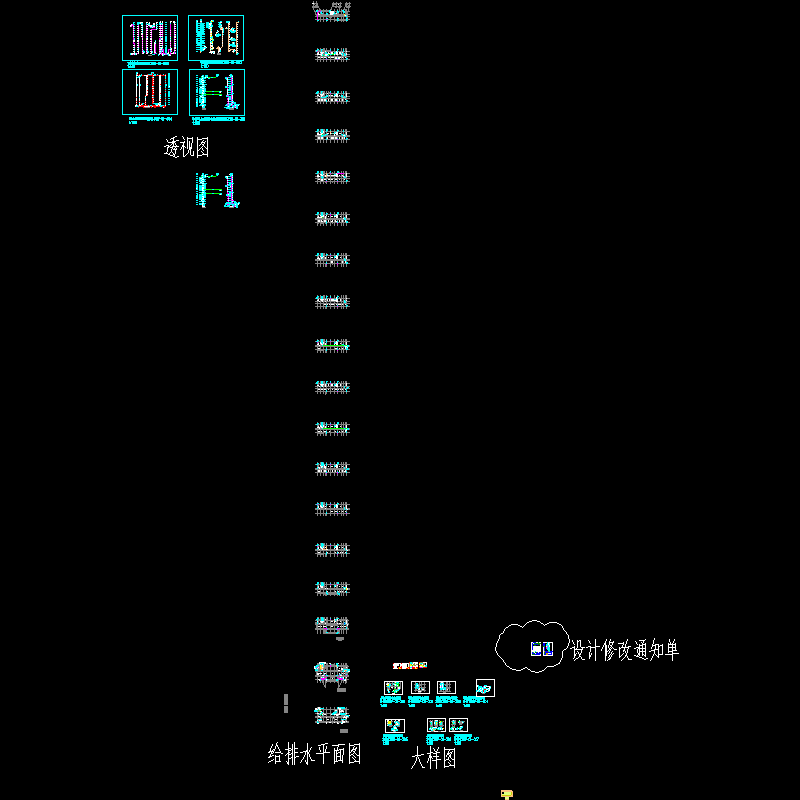

消火栓管道系统透视图
-
排水管道系统透视图
-
给水管道、自动喷淋管道系统透视图
-
雨水管道系统透视图
附件详情
项目概要：本单体属 I类公建建筑，地下1层，地上16层，建筑高度75.40m，建筑面积25431.71m2。
设计范围为：室内给排水 消火栓系统 自动喷淋系统 灭火器系统 屋面雨水排放系统
编制于2013年，共计48张图纸
三层给排水平面图
消防水箱间管线
屋顶层消防平面图
消防水泵房管线系统透视图
消火栓管道透视图
雨水管道透视图
排水管道系统透视图
给排水1.dwg
给排水2.dwg
给排水设计说明.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
