6层宿舍楼建筑给排水CAD施工大样图(室外消火栓系统)(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：6层
• 参考图纸：13张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

• 资料目录
• 给排水设计说明
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 屋面给排水平面图
• 生活给水系统图
• 排水系统图（一）
• 排水系统图（二）
• 卫生间给排水大样图

附件详情

项目概要：该项目为一栋6层宿舍楼建筑；设计范围：生活给水系统、生活排水系统、消火栓
给水系统、灭火器配置等；
共计12张图纸；

卫生间大样图

生活给水系统图

排水系统图

第 1 张图

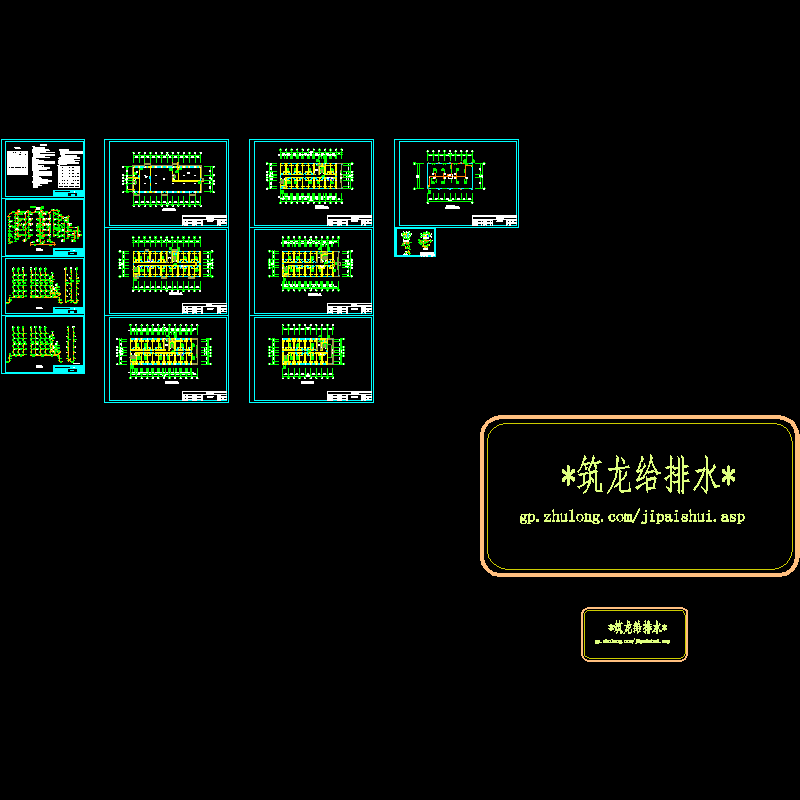

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
