厂房建设给排水施工图纸cad平面图及消火栓系统图
-
建筑类别：工业建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：10
-
大样节点：卫生间
-
项目所在地：贵州
项目概要：该项目为
贵州省厂房建设
给排水施工图
2020
。
设计范围：该项目设计包括红线以内的生活给水系统、排水系统、雨水系统、消防系统以及小型给水排水构筑物。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

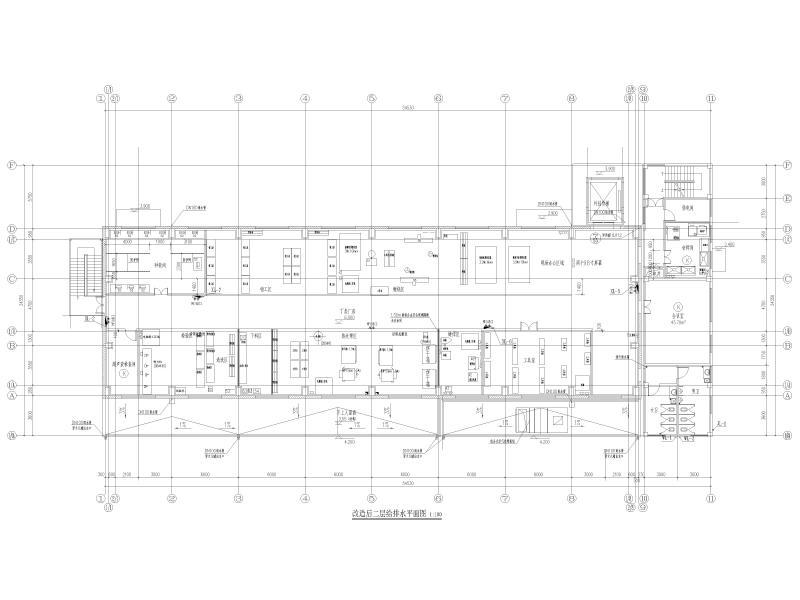

改造后二层给排水平面图 -

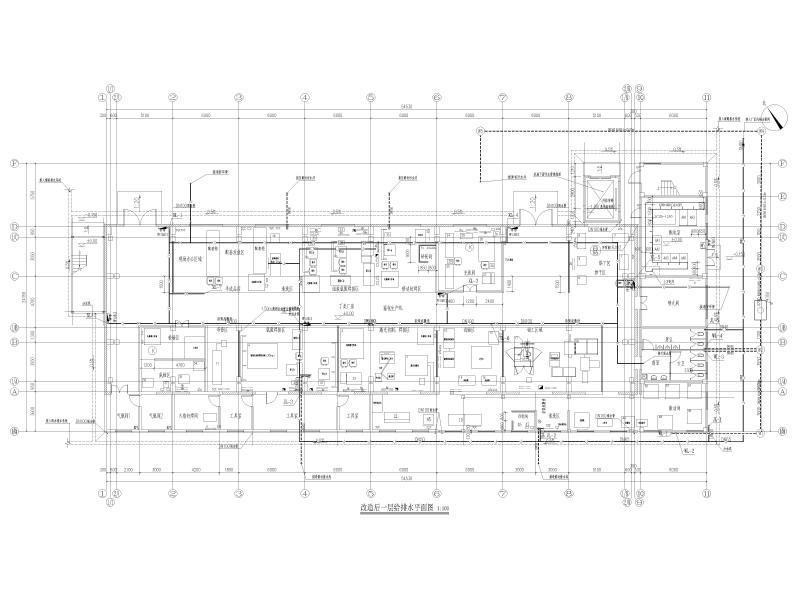

改造后一层给排水平面图 -

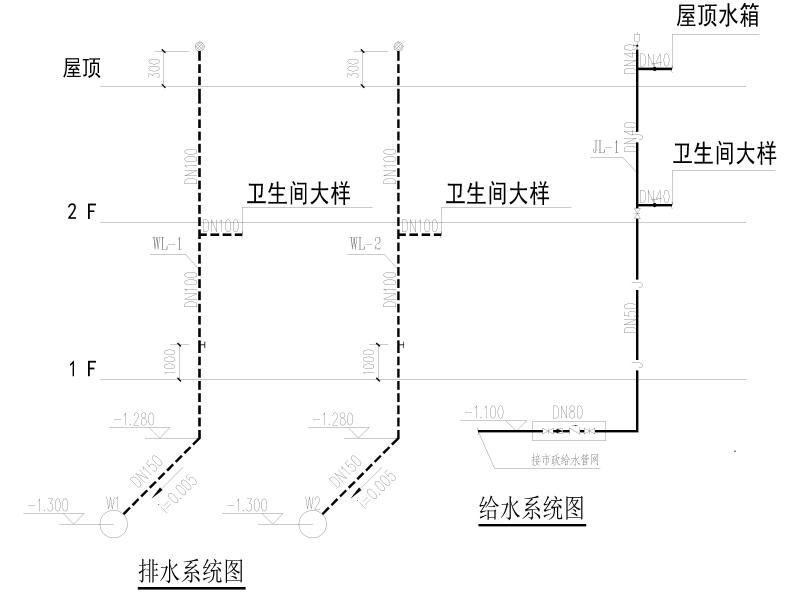

排水系统图 -

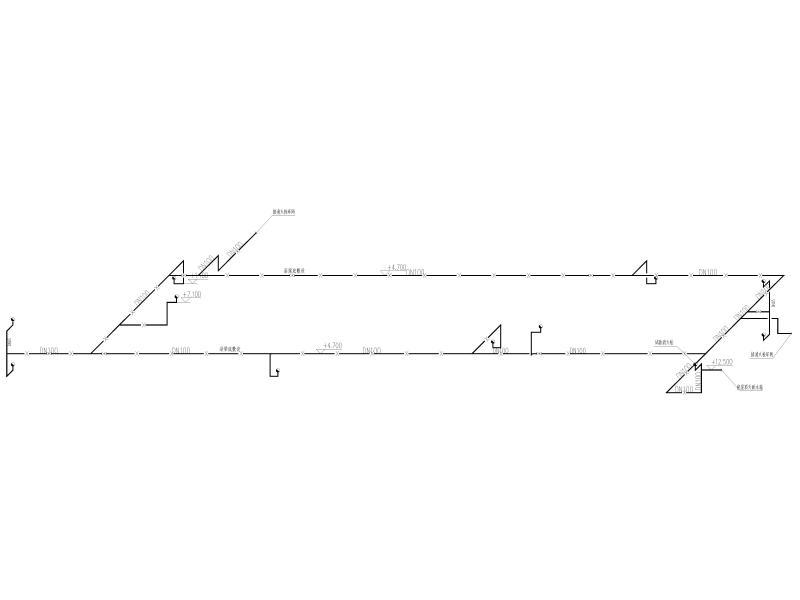

消火栓系统图 -

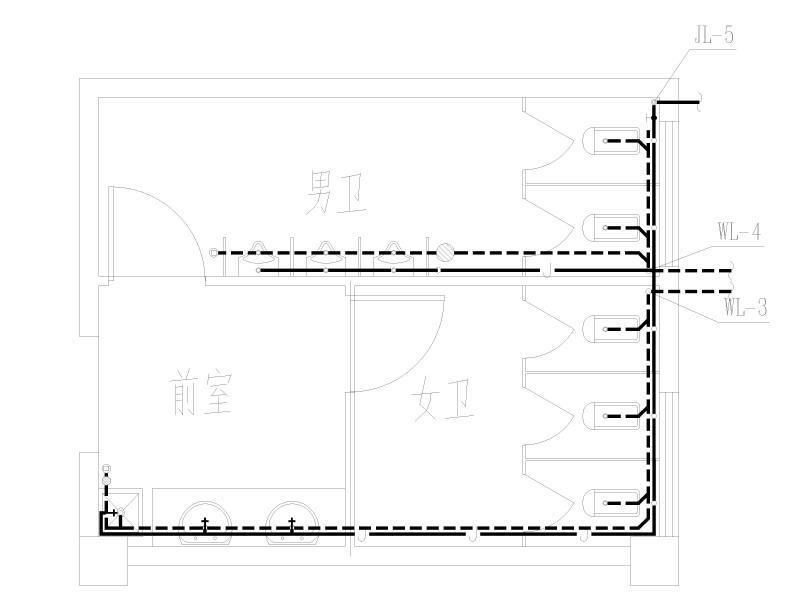

卫生间大样
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-23
- 评论次数：0
- 浏览次数：0
- 文件大小：1.49 MB
- 收藏次数：0
-
文件名称：
附件-996577556877558859.rar
