一份3层科技园区工业厂房给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：3层
• 参考图纸：70张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：仓库危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：广西

附件详情

• 目录
• 给排水施工图设计说明
• 主要材料例表
• 图例、标准图集目录
• 室内消火栓/自动喷水/给水/污水/雨水系统原理图
• 厂房一层给排水、消火栓平面图
• 厂房一层自动喷水平面图
• 厂房3.900标高给排水、消火栓平面图
• 厂房3.900标高自动喷水平面图
• 厂房二层给排水、消火栓平面图
• 厂房二层自动喷水平面图
• 厂房三层给排水、消火栓平面图
• 厂房三层自动喷水平面图
• 厂房屋顶层给排水、消火栓平面图
• 厂房房梯顶、机房屋顶层给排水、消火栓平面图
• 卫生间详图

附件详情

项目概要：该项目位于广西，是一科技园区工业厂房项目，共含有7个厂房，单个厂房最大建筑面积2.02万平米，最大建筑体积10.47万立方米;建筑高度：17.45米；建筑类别: 丙；耐火等级：一级。
设计范围： 建筑生活给水系统、室内消火栓给水系统、生活污、废水排水系统、雨水排水系统；
，共计70张图纸；

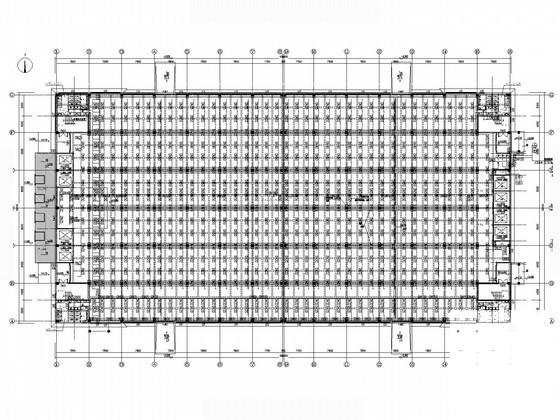

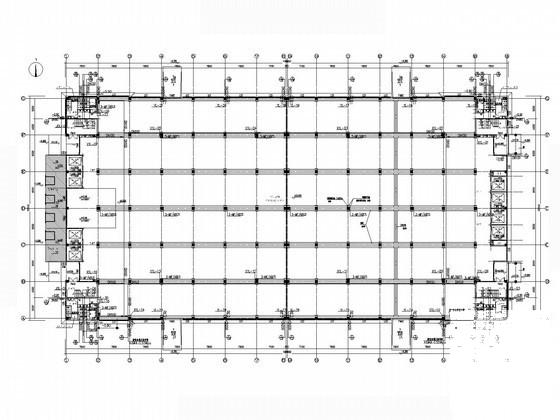

给排水、消火栓平面图

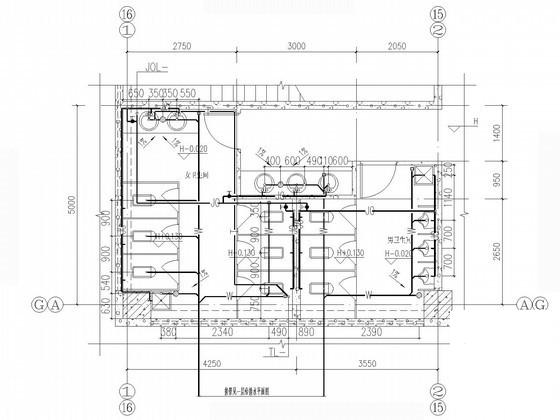

卫生间给排水平面放大图

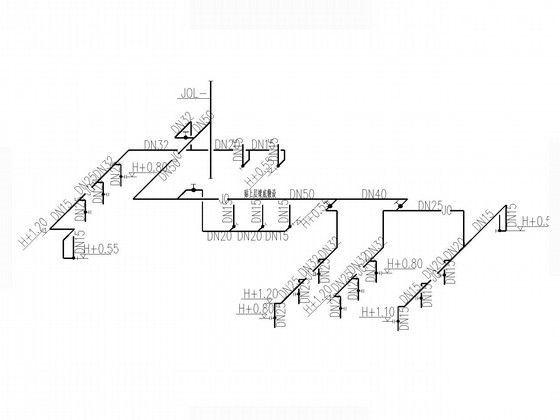

卫生间给水系统图

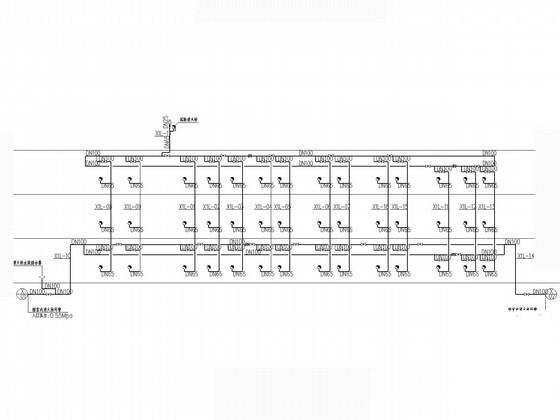

室内消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
