国内3层工业厂房给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业厂房
• 建筑地上层数：3层
• 建筑地下层数：0层
• 出图日期：2009
• 建筑设计面积：6045平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

本建筑为三层工业建筑，耐火等级为二级。总建筑面积为6045平方米，建筑高度为16.65m，框架结构。 设计范围：建筑物内生活给水系统；生活中水系统；生产生活排水系统；消火栓给水系统；自喷灭火系统；灭火器配置；屋面雨水 内排水系统。

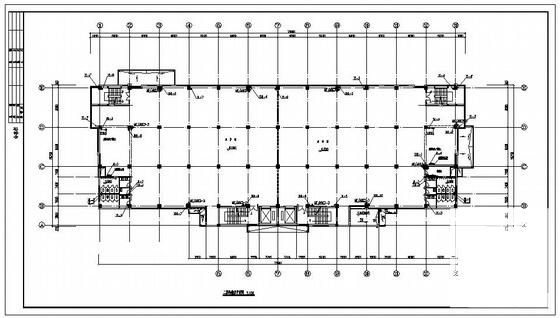

第 1 张图

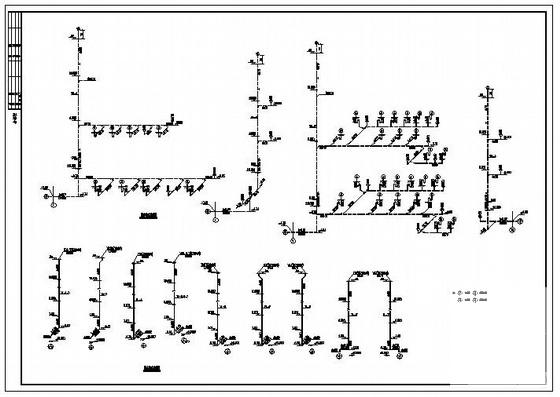

第 2 张图

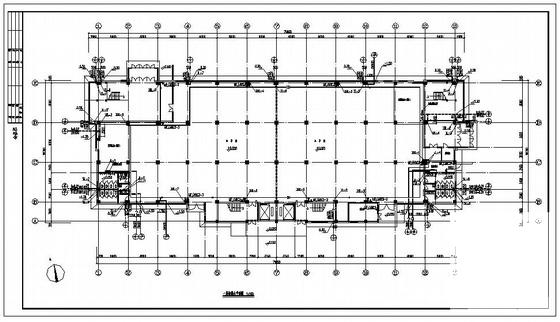

第 3 张图

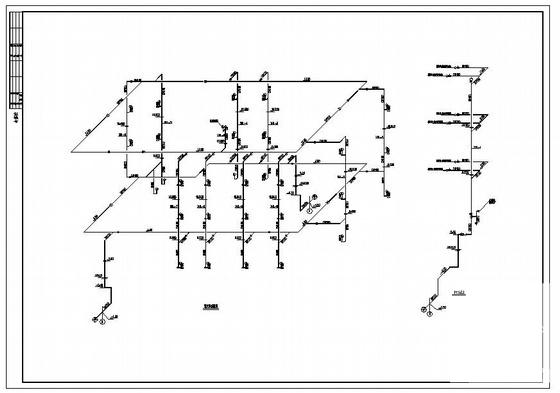

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
