一份科技孵化器项目5号厂房建筑施工CAD图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：北京
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：6045.0平方米
• 占地面积：2007.44平方米
• 建筑高度：16.65m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

2.1 该项目为北京xxx投资有限责任公司工业科技孵化器项目5#厂房，工程位于北京顺义区南彩镇二、 三产业基地3号地内，南彩镇后俸伯村西，东侧，南侧，西侧，北侧至规划用地，占地较宽余，地形平坦、交通便利，适于建一般工业生产基地。
2.3 该项目总建筑面积6045.0m .
2.4 建筑层数、高度：本建筑共三层，建筑高度16.65m .建筑基底面积2007.44m2 。
2.5 建筑建筑设计结构形式为钢筋混凝土框架结构，建筑结构的类别为B类，建筑物合理使用年限为50年， 抗震设防烈度为 八 度；

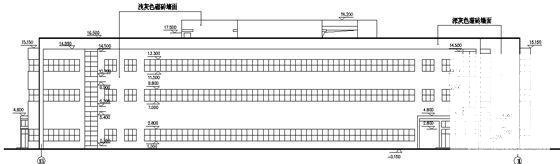

背立面

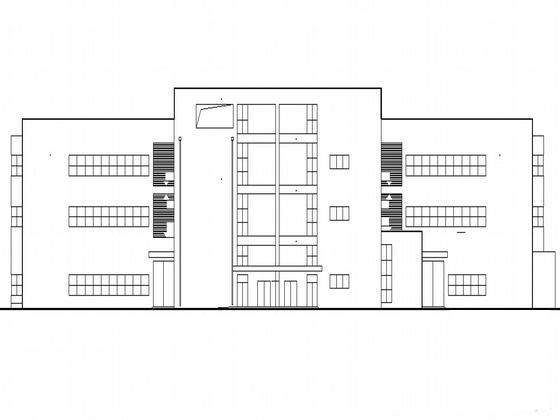

侧面图

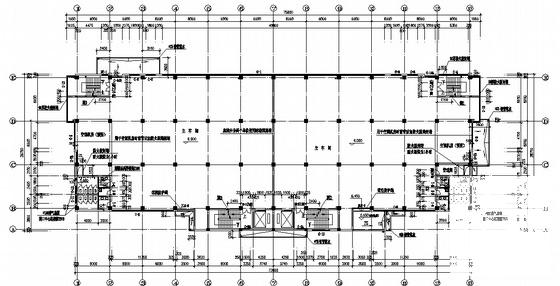

第 1 张图

第 2 张图

第 3 张图

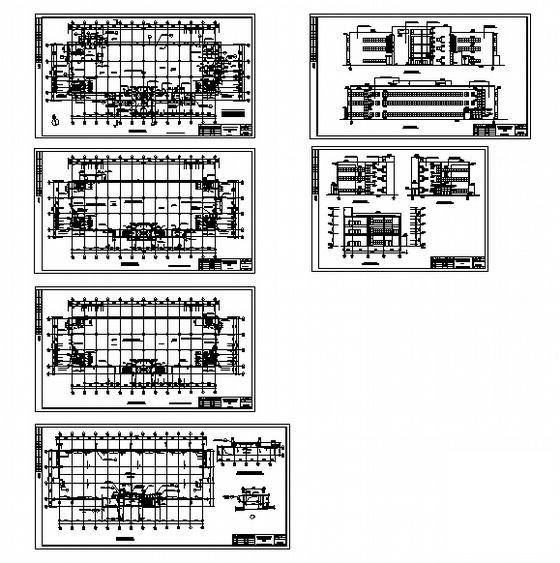

第 4 张图

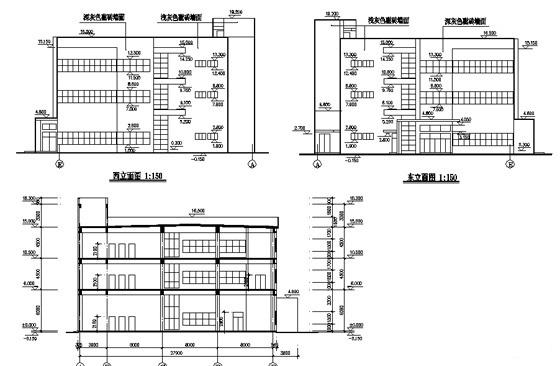

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
