生产孵化器厂房建筑施工大样图cad平面图及剖面图,立面图
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
项目所在地：贵州
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
参考图纸：21张
-
设计年代：近代
-
建筑设计面积：6541.67平方米
-
建筑高度：23.8m
该附件为
生产孵化器2#厂房
建筑施工图
，图纸资料丰富。
该项目占地面积约34.72亩，其中2#占地面积约2.4亩，本施工图为2#厂房。
2#厂房由地上四层，屋顶层组成。总建筑面积6541.67平方米，地上建筑设计面积：6541.67平方米。
建筑总高23.8米。建筑层数：厂房为地上4层。
结构类型：框架结构。
厂房地上一~四层为生产车间，主要作为生产孵化器厂房。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

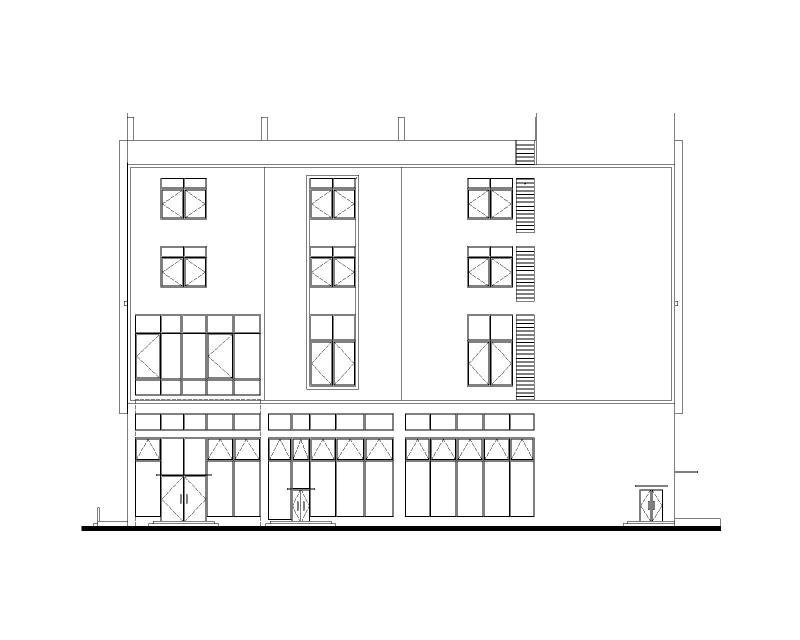

2#厂房立面图 -
2#厂房二层平面图 -

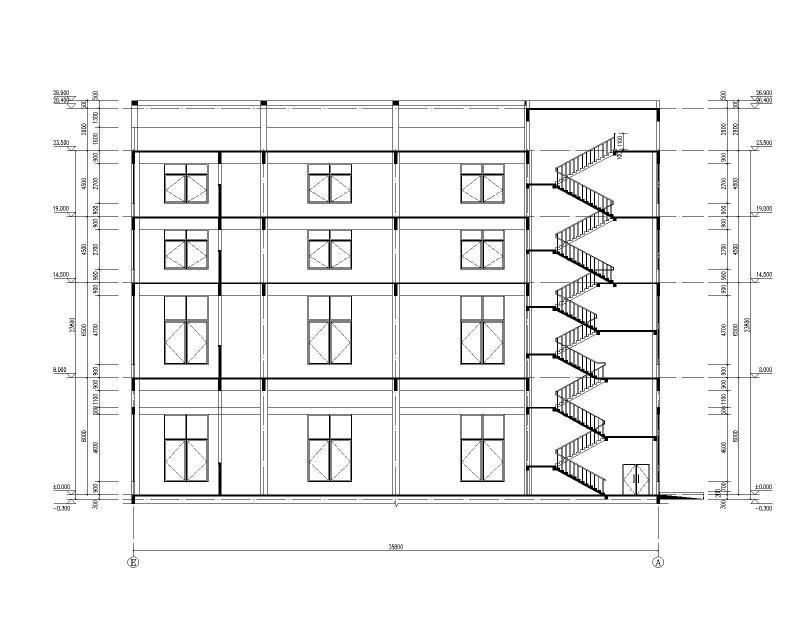

2#厂房剖面图 -

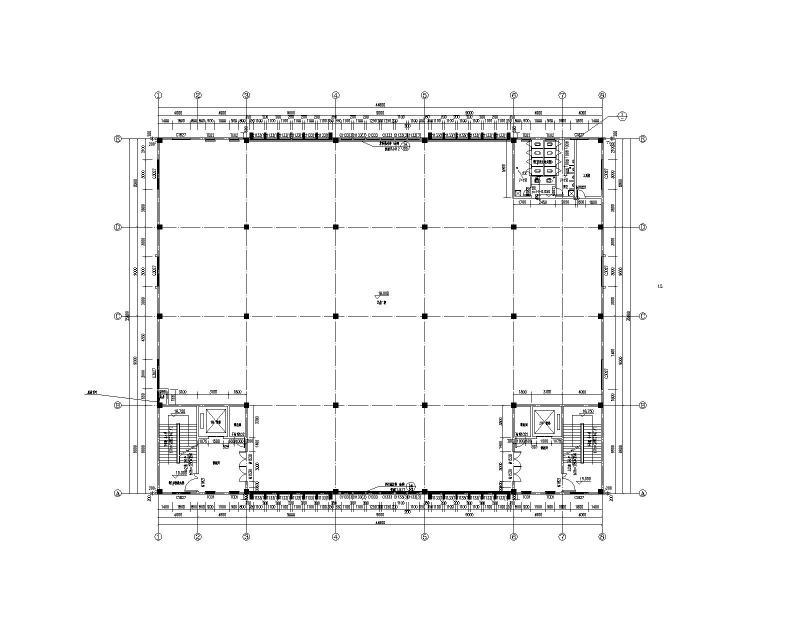

2#厂房四层平面图 -

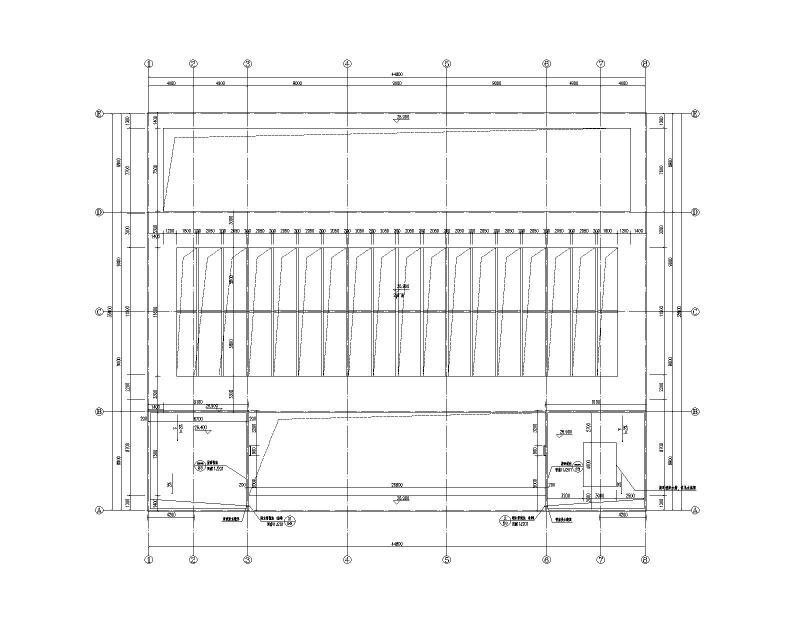

2#厂房屋顶层平面图 -
2#厂房屋面层平面图 -

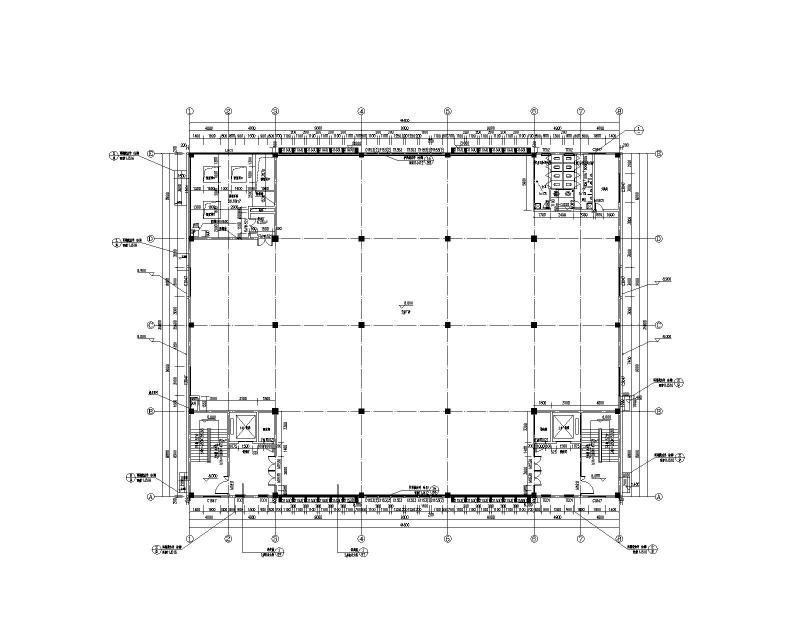

2#厂房一层平面图
-
排水沟剖面大样图
以上是部分截图，请下载附件后查看完整高清内容
