生产准备厂房结构CAD图纸(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

湖北某生产准备厂房结构图
该资料为：湖北某生产准备厂房结构图
该项目为单层钢结构厂房
上部结构型式：门式刚架
围护结构：冷弯薄壁檩条及压型钢板
基础结构型式：静压预应力管桩
结构几何尺寸为：48米*262米，24米*2跨，柱距：8米
该资料包含：
混凝土结构设计说明、钢结构设计说明、桩位图、柱脚锚栓平面布置图、承台,基础梁平面布置图、屋盖支撑布置图、屋面檩条布置图、吊车梁平面布置图、吊车梁制动桁架大样、柱间支撑布置图、吊车梁 平面布置图 、墙梁布置图、刚架图共12张图纸。

2

3

4

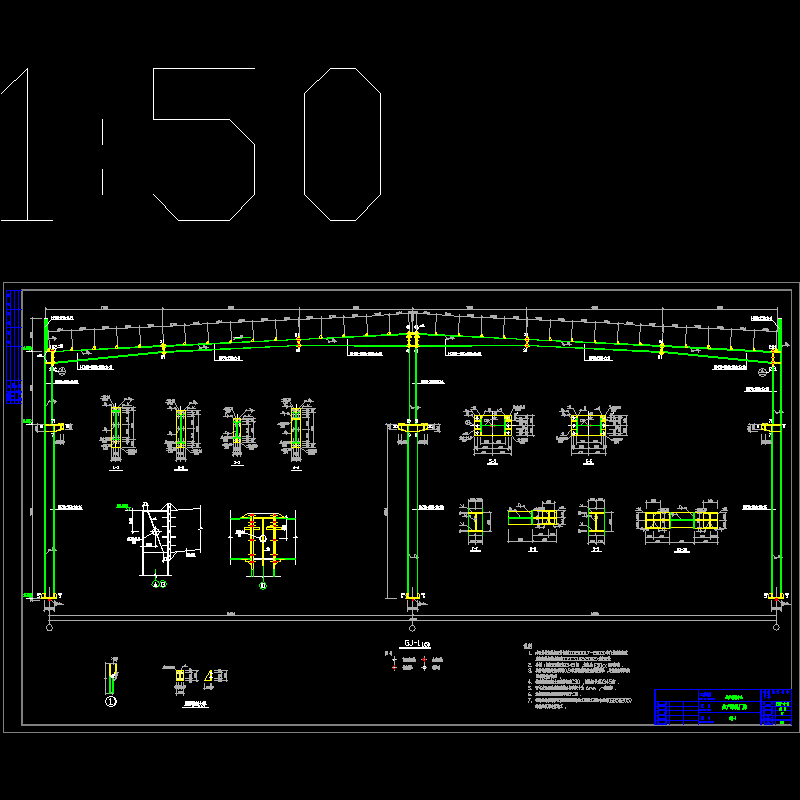

gj-1.dwg

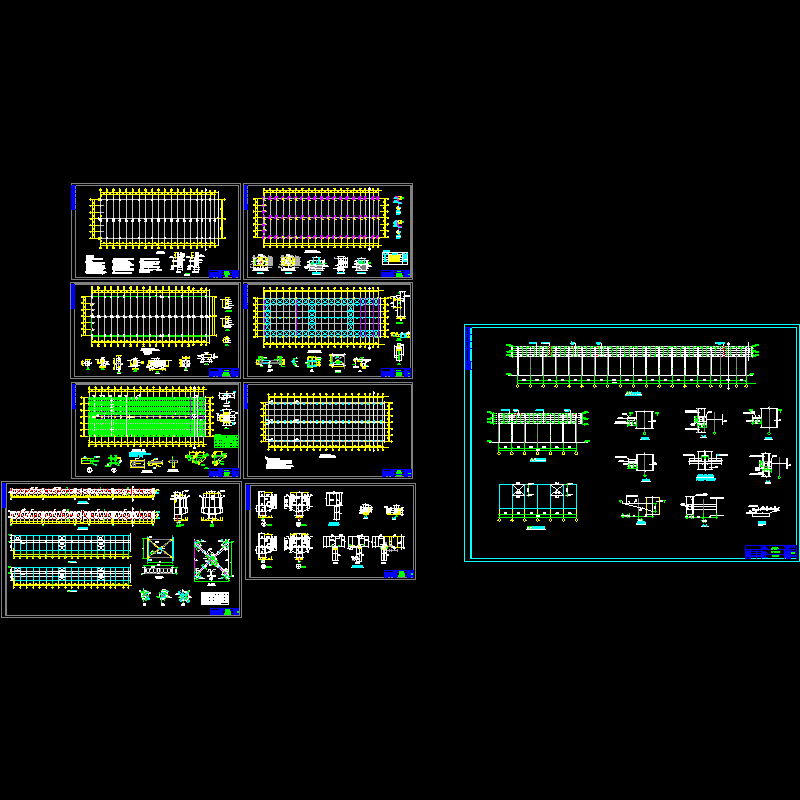

平面.dwg

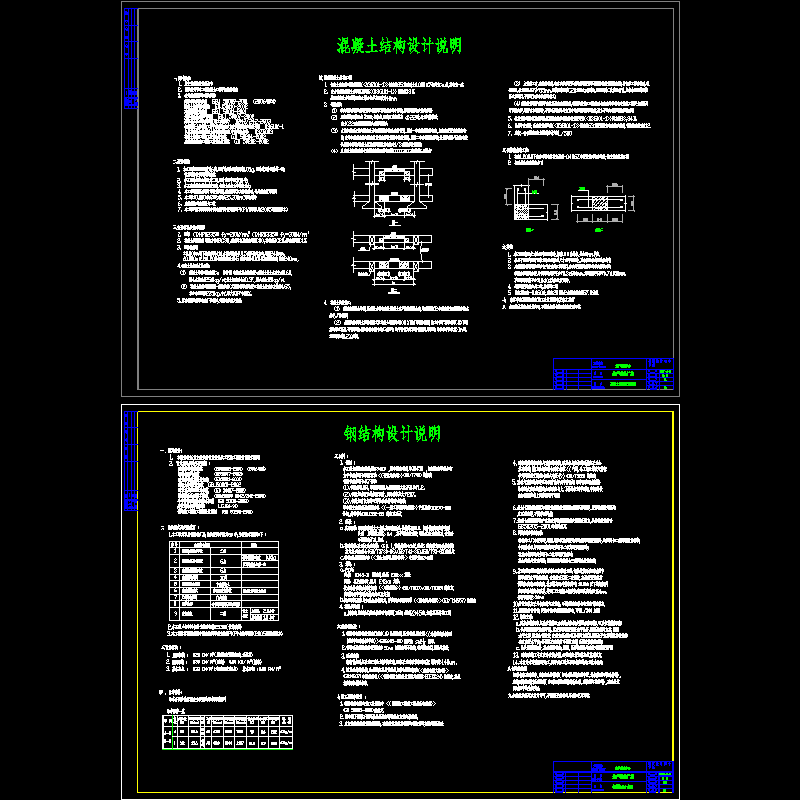

钢结构设计说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
