生产车间建筑结构水电施工CAD图纸

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：单层建筑
• 建筑结构形式：钢结构
• 图纸设计深度：施工图
• 项目地址：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：29张
• 建筑面积：1045.12平方米
• 建筑高度：13.35m
• 地上层数：1层
• 效果图：无

附件详情

该项目系成都xxxx分析技术开发公司厂区，车间一为框架结构，车间二为轻钢结构。
该项目车间 一建 筑面积为1045.12m2 ，其建筑高度为13.35m；
车间二建筑面积为2057.39m2，其建筑高度为9.30m；
该项目建筑耐火等级为2级、生产的火灾危险类别为戊类（金属冷加工）；
该项目地点：成都市青白江区
该项目最大柱距为8.000米,总跨度为28米；
设计建筑主体结构年限50年、屋面防水等级为3级；
该项目设防烈度为7度，场地类别为2类。

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共29张图纸

2

3

4

倍诚车间二 结构.dwg

倍诚车间一、二 建筑.dwg

倍诚水施.dwg

车间一 结构.dwg

结构.dwg

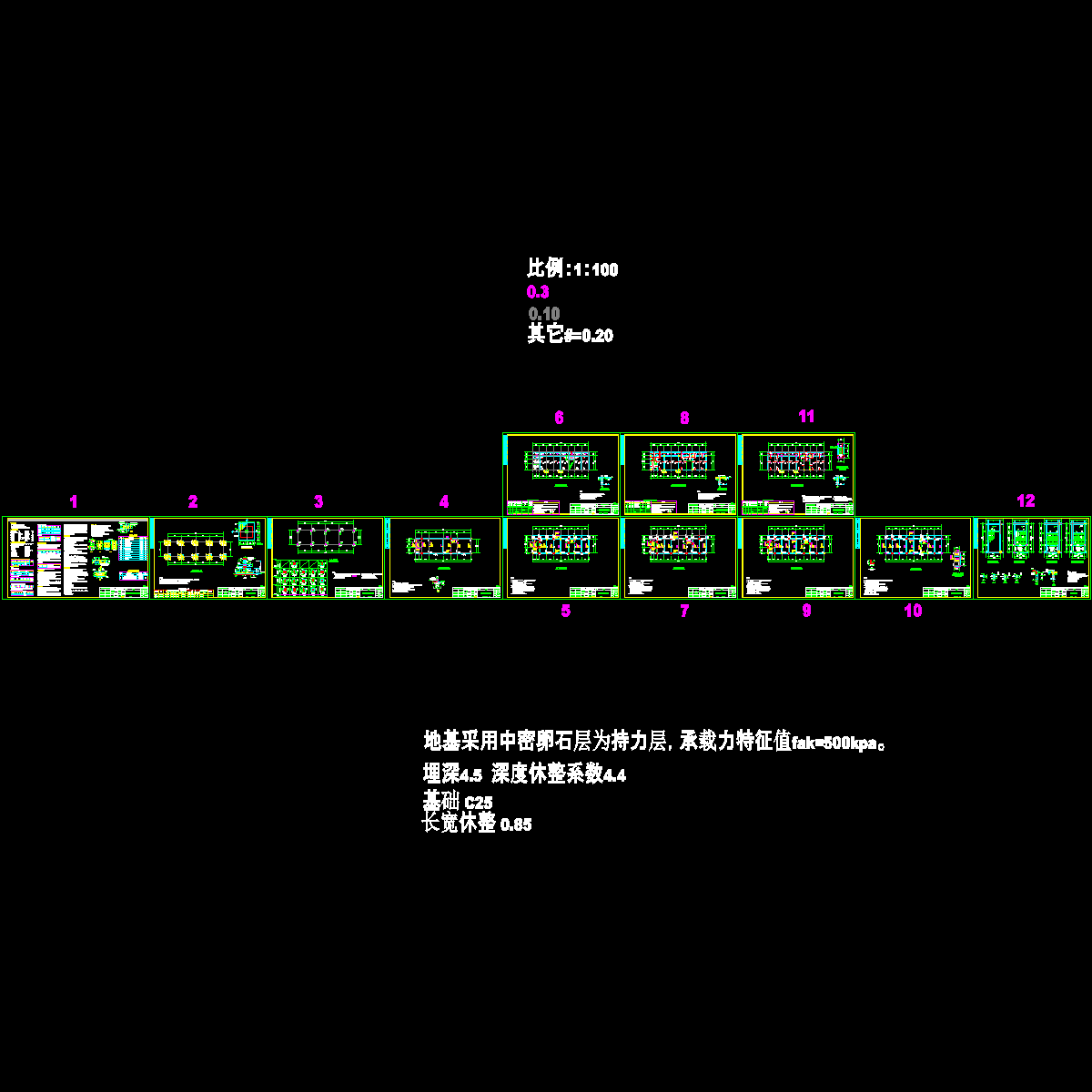

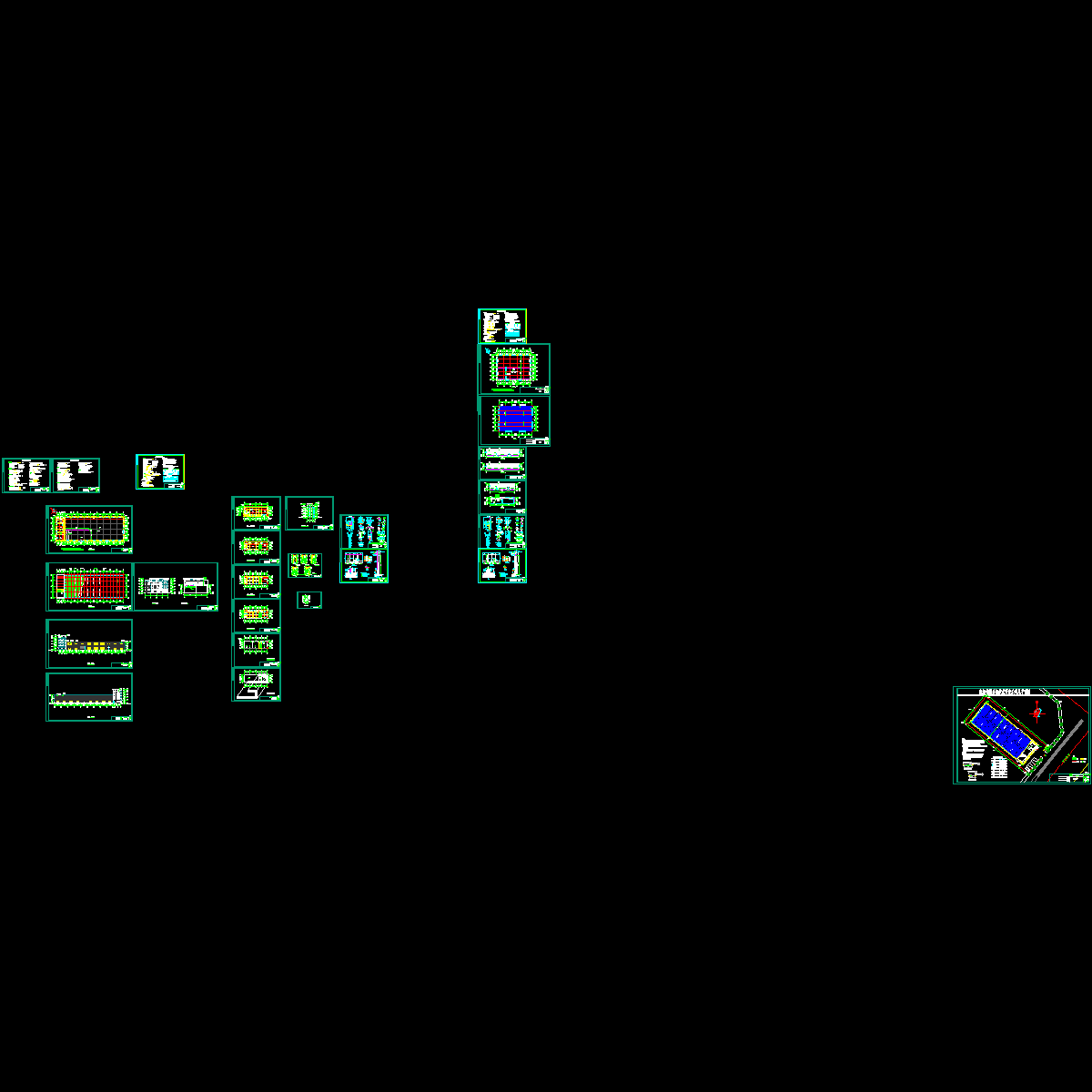

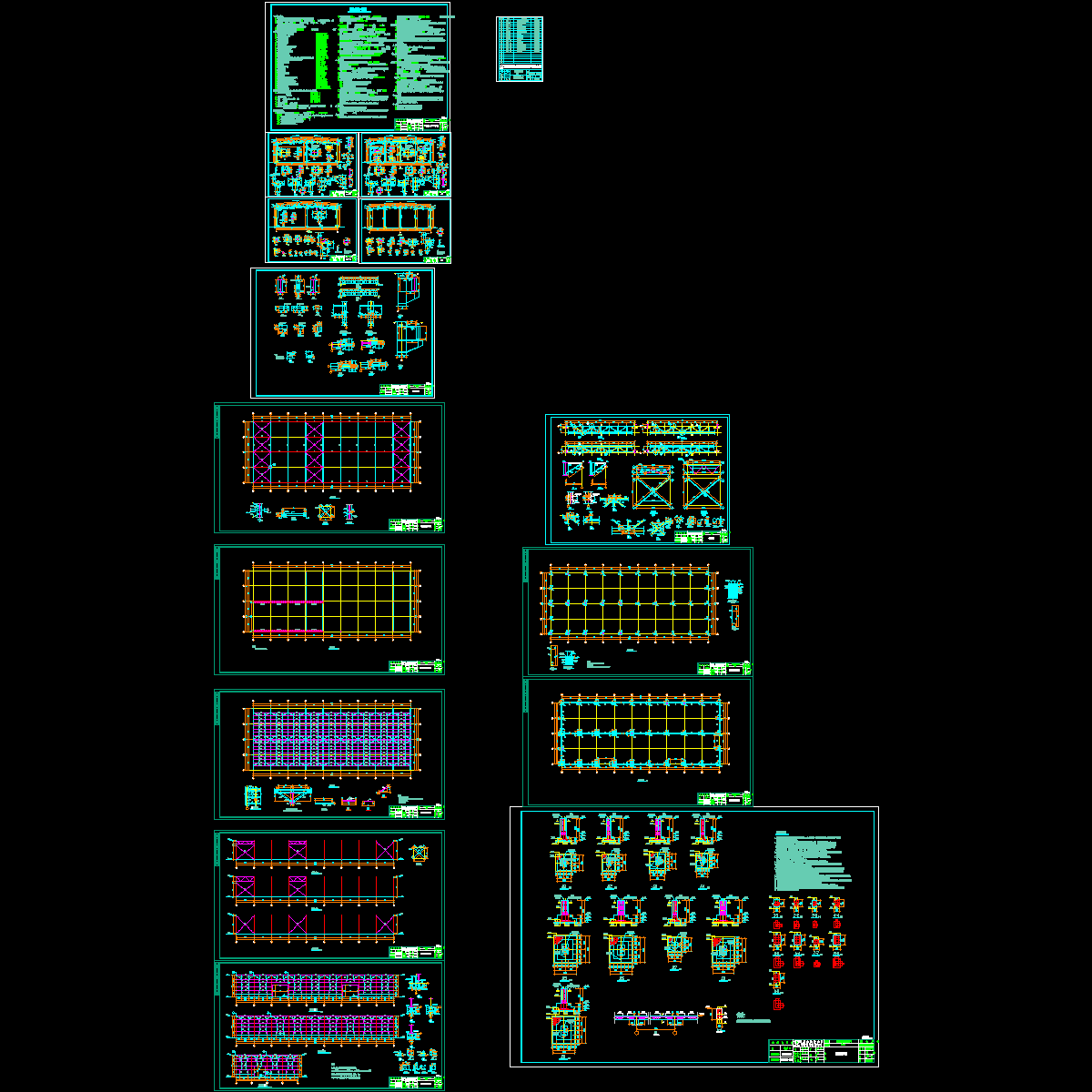

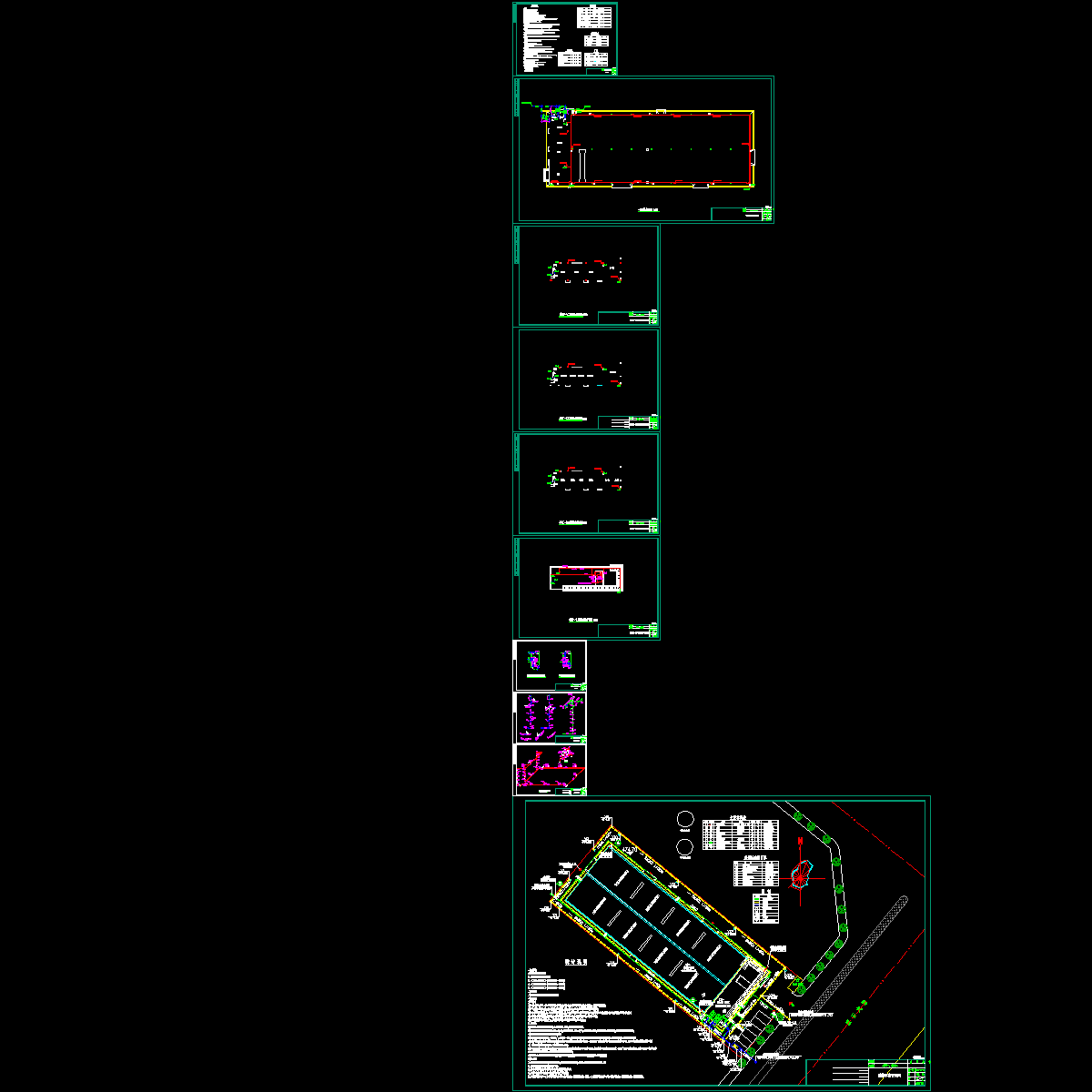

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
