18米跨单层生产车间建筑结构CAD施工大样图

附件详情

重庆某锰桃生产车间结构图
该资料为：重庆某锰桃生产车间结构图
建筑层数为一层，建筑高度9.5m，建筑面积1404平方米。
建筑设计结构形式为轻钢结构。
基本风压（C类地面）：0.40KN/平方米
基本雪压：0.30KN/平方米
结构抗震设防烈度为6度。
该资料包含：
1、建筑图：

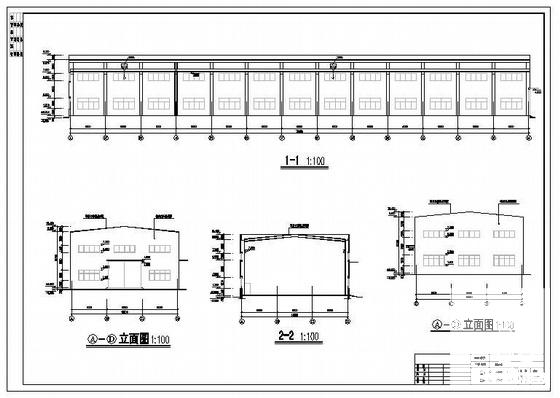

建筑设计总说明、平面图、屋面平面图、立面图、剖面图共4张图纸。
2、结构图：

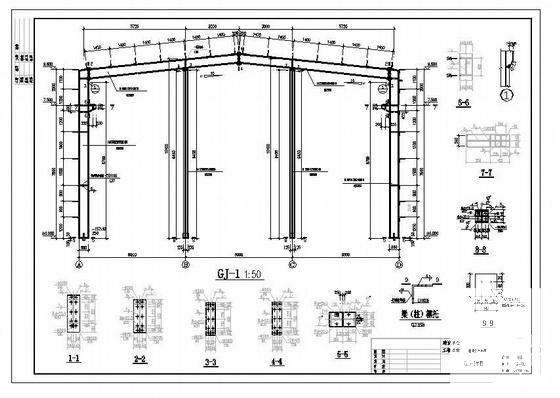

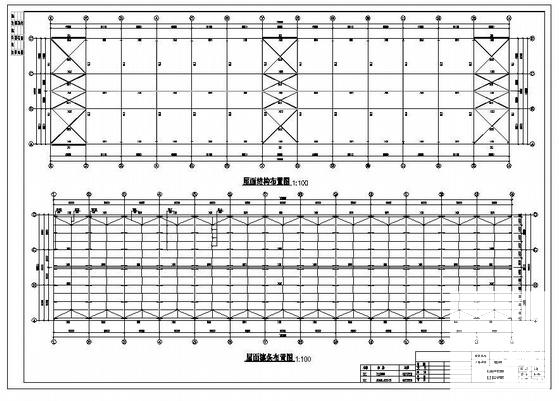

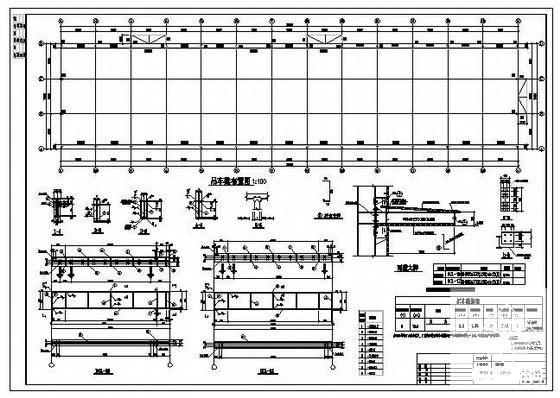

钢 结构设计说明 、人工挖孔桩说明、基础平面布置图、基础大样图、锚栓 平面布置图 、柱子定位图、吊车梁布置图、吊车梁大样图、雨蓬大样、屋面结构布置图、屋面檩条布置图、墙架布置图、ZC大样、GJ详图、节点大样图共10张图纸。
