一份26.5米高船体高跨连跨车间建筑结构CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架,门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：24张

附件详情

建筑图：

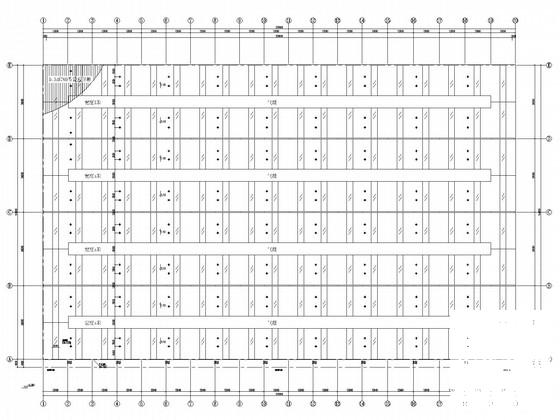

资料目录表、门窗表、建筑设计说明、一层 平面布置图 、下柱平面图、上柱平面图、1-1剖面图、立面图、屋顶平面图共6张图纸；
结构图：
结构设计总说明 、基础平面布置图、地脚螺栓布置图、结构平面布置图、下层行车梁布置图、上层行车梁布置图、屋面檩条布置图、墙面檩条布置图、柱键支撑立面布置图、天窗架平面布置图、刚架图、节点详图共18张图纸。

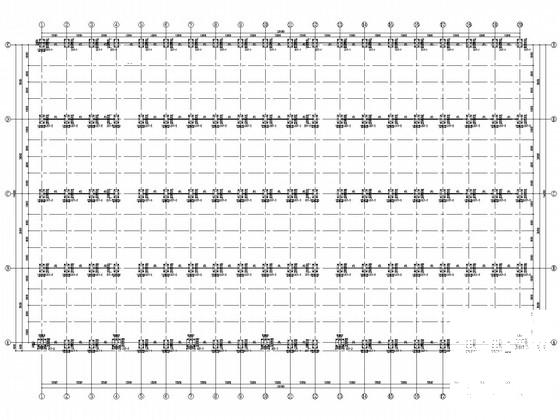

基础平面布置图

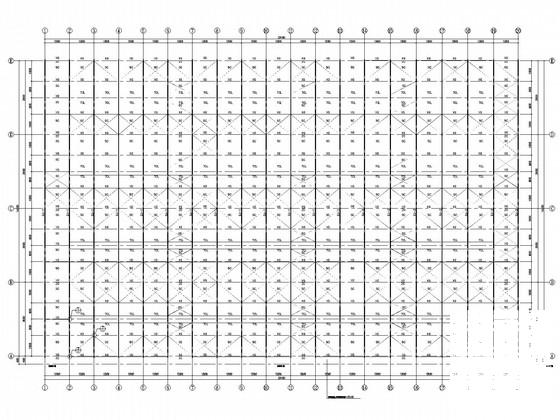

结构平面布置图

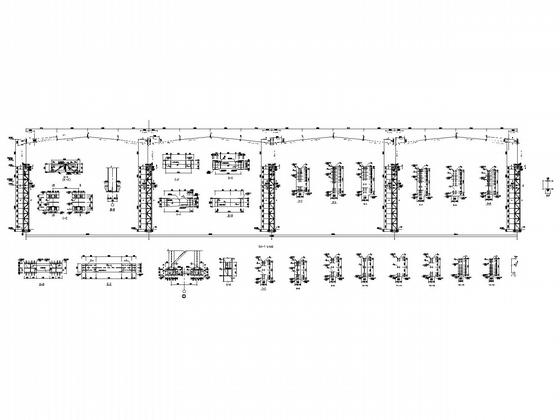

刚架图

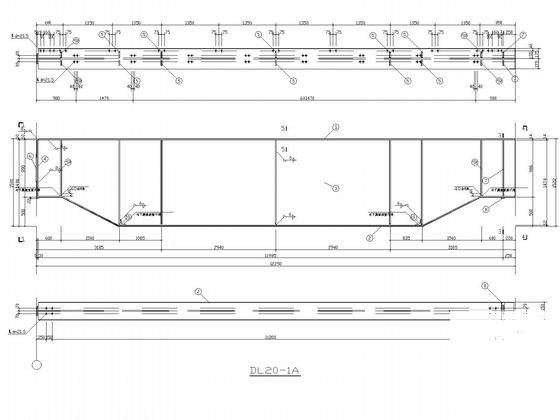

吊车梁详图

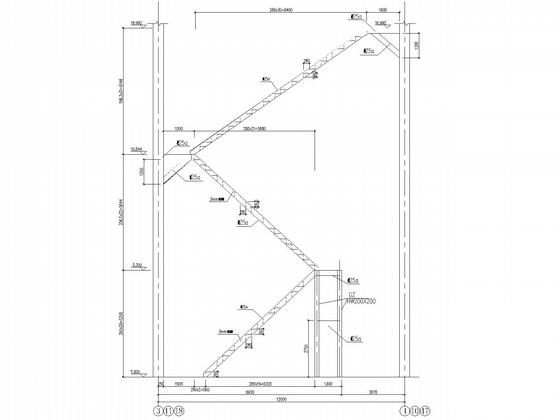

检修梯

天窗架

节点

支撑节点

节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-9 20:51:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
