一份网架结构大跨网球中心体育馆建筑结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢筋混凝土结构：框架
• 钢结构：网架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：51张
• 设计年代：近代

附件详情

该项目位于上海，体育中心的网球馆，网球馆为地上一层，局部三层，主要功能为网球训练场馆和其他辅助功能，最大高度20.3米，消防水泵房部分为地下一层。
上部采用钢筋混凝土框架结构，屋顶采用网架结构，网球馆总建筑设计面积：2614.40平方米，泵房：161.51平方米。
结构专业该资料包含： 结构设计说明 ，桩位 平面布置图 ，柱子平面图，各层梁板图，网架埋件布置图，网架结构布置图，网架上、下弦、腹杆安装图，材料表，泵房结构图等35张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间详图， 节点详图 ，门窗详图等16张图。
分享投稿时间：近几年9月，总计51张图。

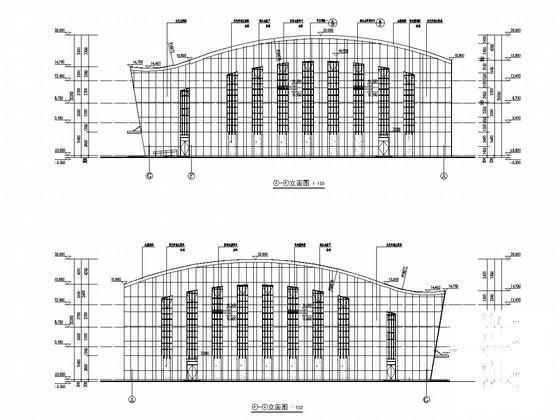

立面图

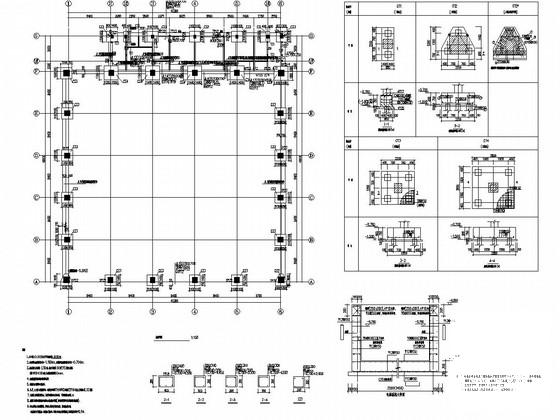

基础图

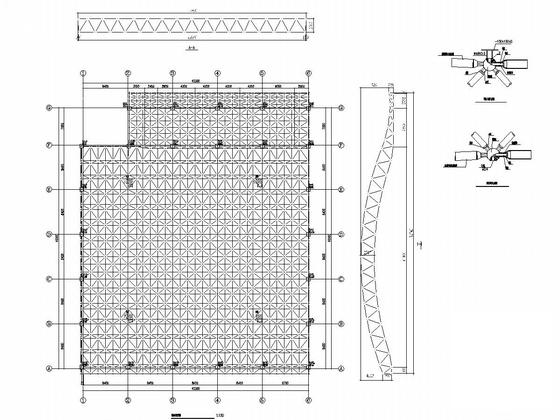

网架结构布置图

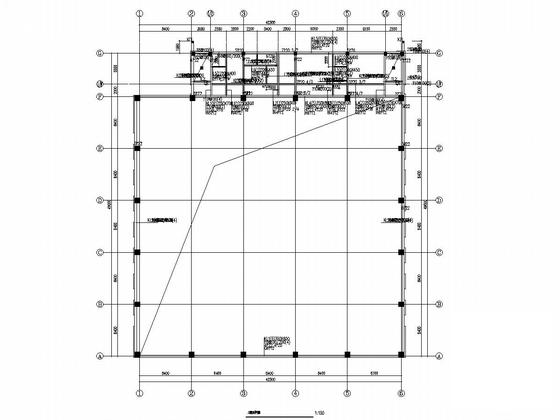

三层梁结构平面图

立面图、出屋面平面图

二层平面图

卫生间详图

屋面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
