体育馆圆形网架结构施工方案大样图（dwg格式CAD）

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：网架
• 结构安全等级：三级
• 地基基础设计等级：丙级
• 风压：0.3kN/平方米
• 雪压：0.4kN/平方米

该资料为某体育馆圆形网架结构施工图。

资料包括详细的节点大样，螺栓球与焊接球混合节点。

图纸说明详细，结构图纸完整，钢结构节点清晰，具有一定的学习参考意义。

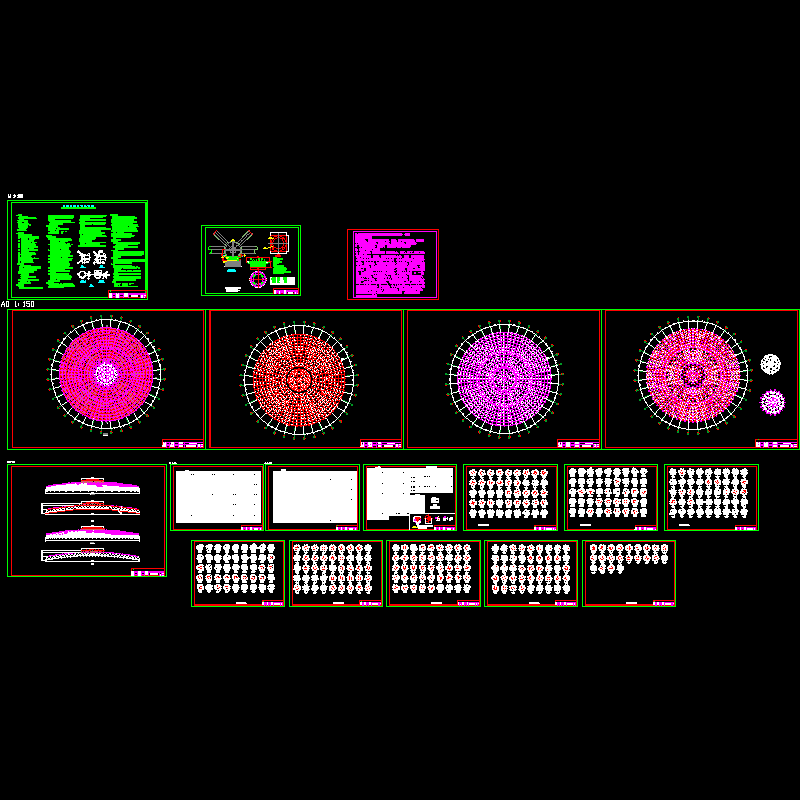

网架平面布置图

网架上弦安装图

网架腹杆安装图

网架立面 剖面图

节点大样图

节点大样图2

第 1 张图
