一份底部框架网架屋面体育馆结构CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：混合结构
• 钢筋混凝土结构：框架
• 钢结构：网架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：14张

附件详情

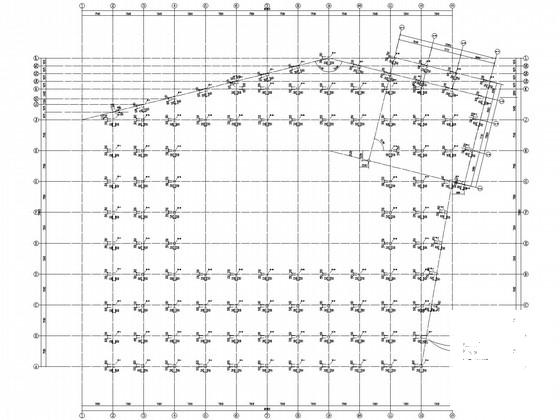

结构说明、桩位平面布置图、基础 平面布置图 、柱结构图、梁结构图 、板结构图、 楼梯详图 共14张图纸。

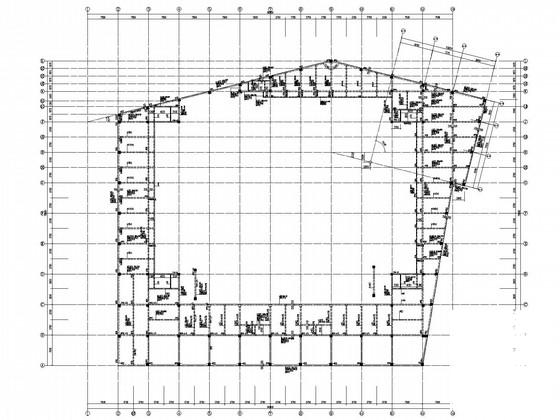

板结构图

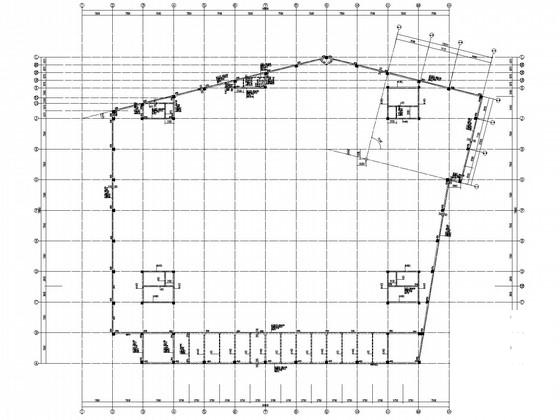

梁结构图

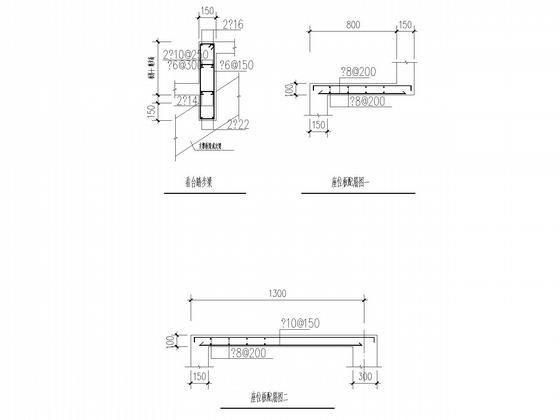

看台节点

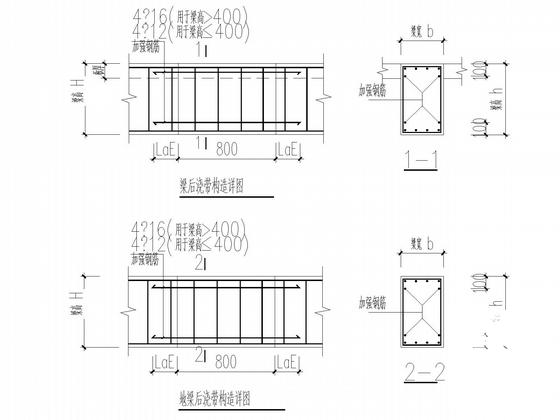

节点详图

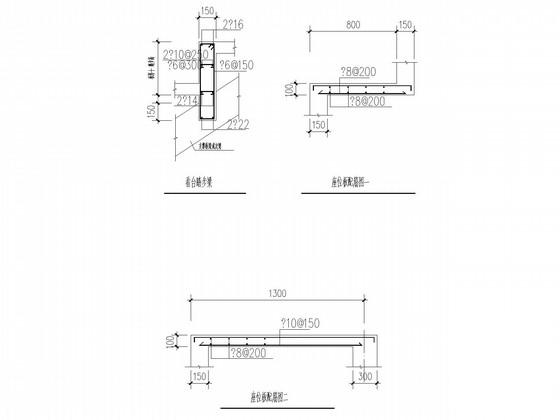

看台节点

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
