一份7度抗震网球场网架屋面结构CAD施工图纸（体育建筑）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 结构最大跨度：40.1m
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该资料包含：该资料包含：设计说明，网架预埋件平面布置图，网架平面布置图，网架上弦安装图/网架下弦安装图，网架腹杆安装图/屋面支托平面布置图，材料表/支座详图，螺栓球节点，檩条 平面布置图 ，网架屋面平面图等
共16张图纸。
出图时间：近代.03

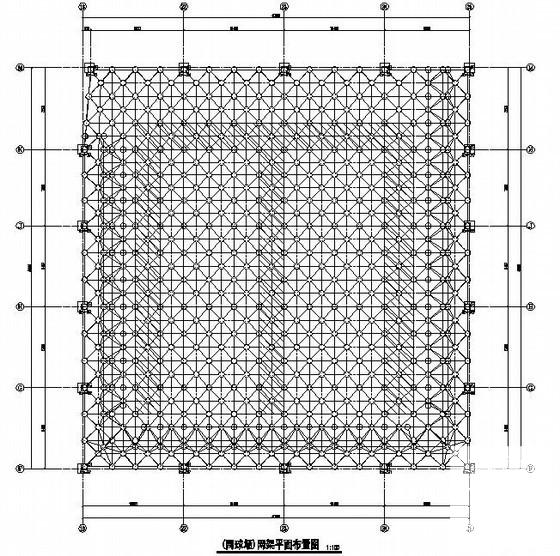

第 1 张图

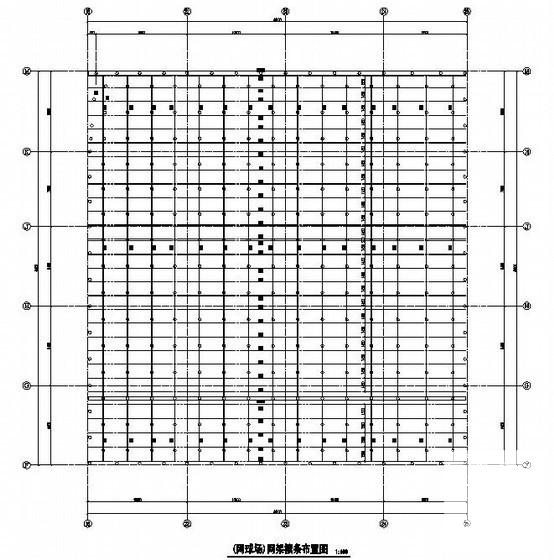

第 2 张图

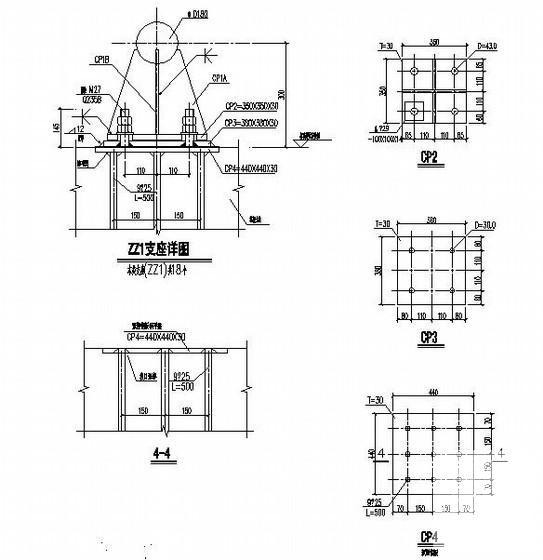

第 3 张图

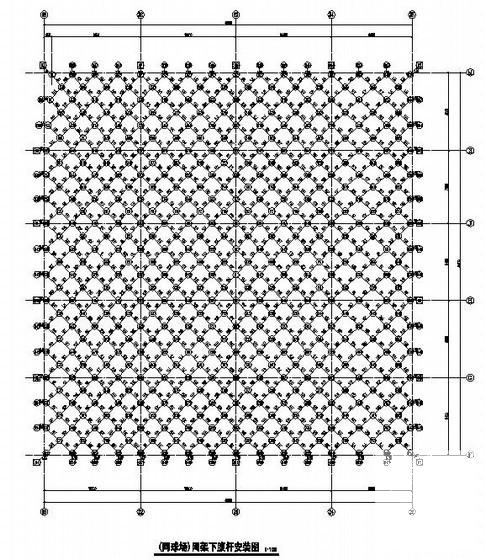

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
