体育教学配套建筑网球场乒乓球馆电气施工CAD图纸
附件详情：
本项目为运动场地及体育教学配套设施，属单层或多层公用建筑，最大建筑高度13.5米。设计范围包括：电力配电系统；
照明系统
；建筑物防雷、接地系统及安全措施；弱电系统待专业设计，该资料预留各弱电系统的线路敷设通道。该项目应急照明、排水泵用电为二级负荷，其余为三级负荷。参考图纸：12张。图纸类型：DWG。
图纸展示：

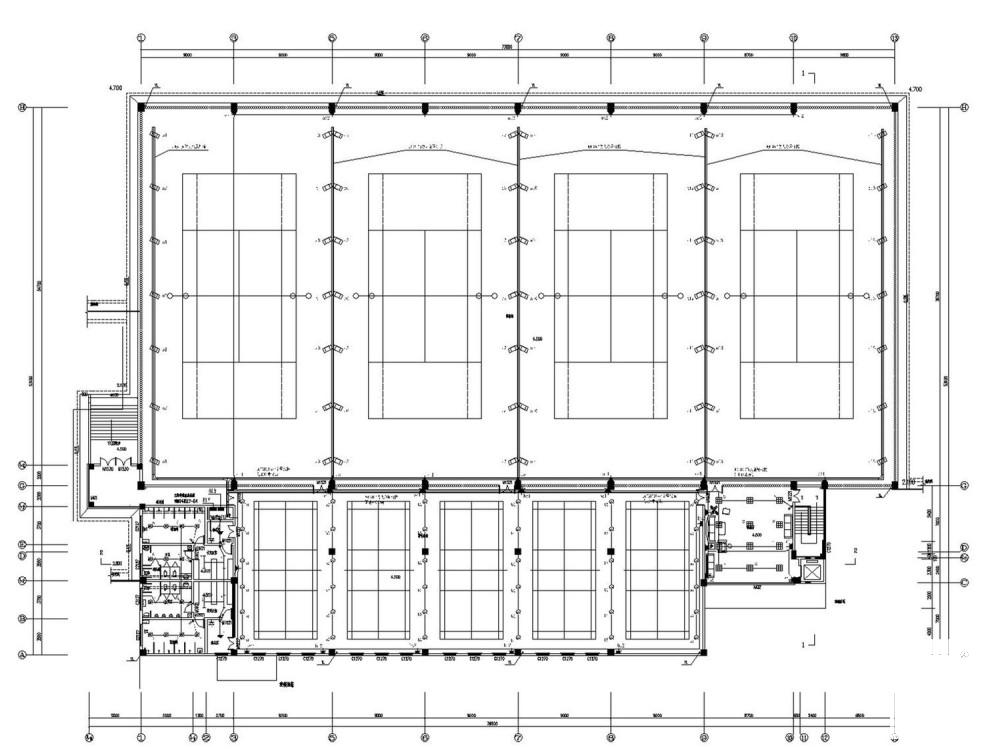

照明平面图

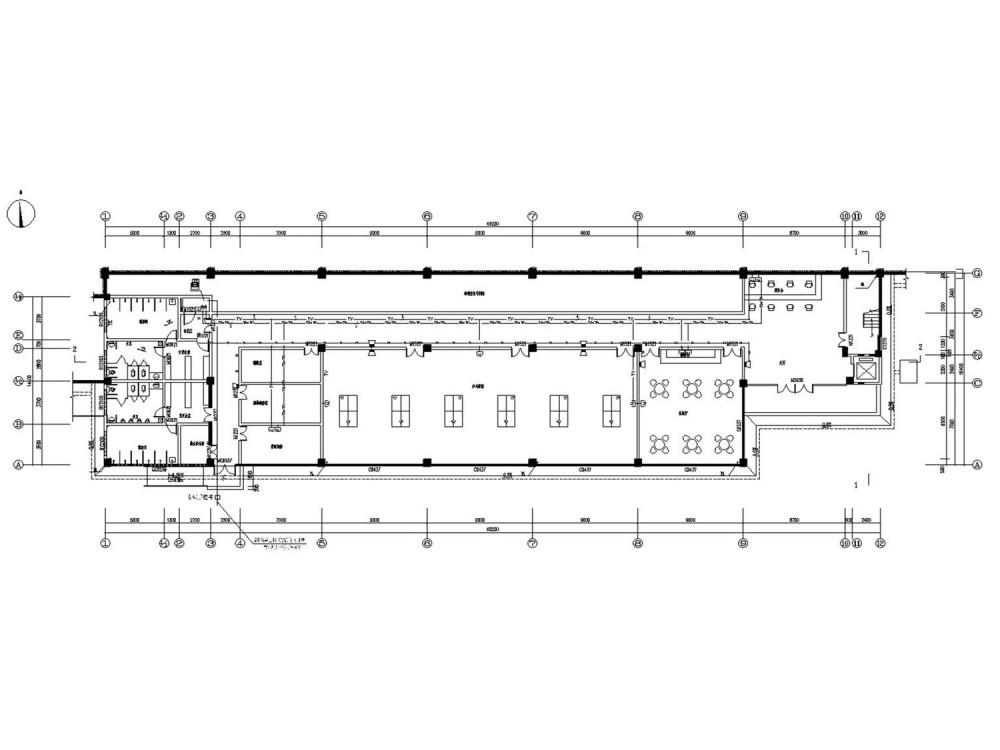

弱电平面图

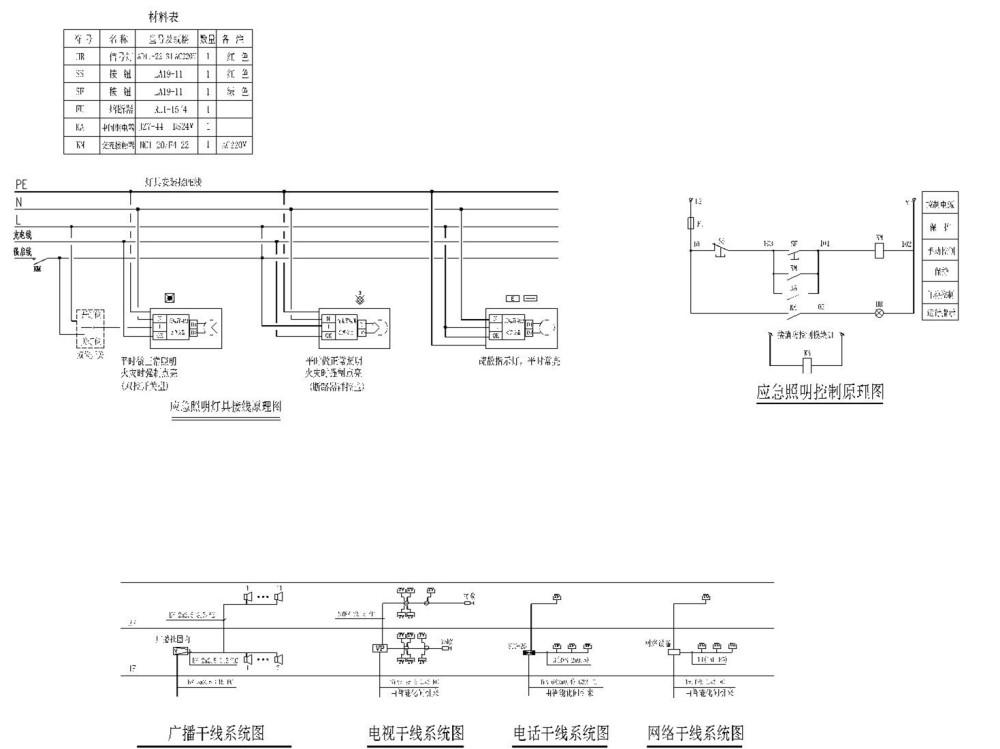

弱电系统图

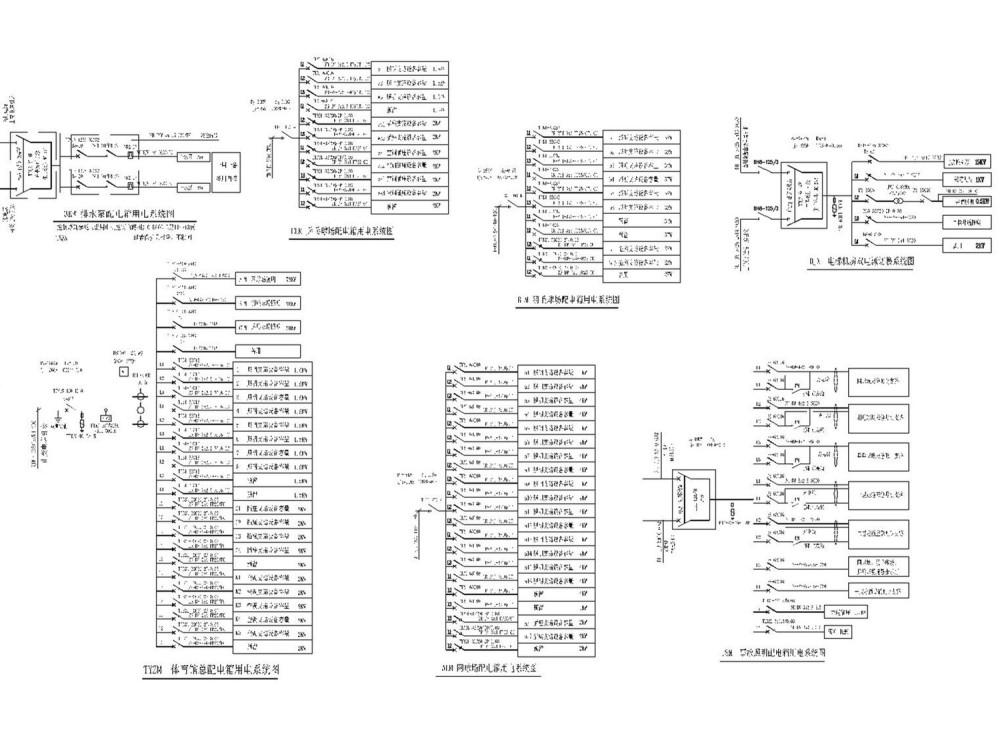

配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑电气施工图纸 - 1 -
建筑电气施工图纸 - 2 -
建筑电气施工图纸 - 3 -
建筑电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-996099558869558080.zip
