一份网架结构商场采光顶钢CAD施工图纸（6度抗震）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：9张

附件详情

网架 结构设计说明 、雨棚网架施工图、雨棚网架节点大样图、采光天棚一网架施工图、采光天棚一网架材料表、采光天棚二网架布置图、采光天棚二网架安装图、采光天棚二网架材料表、采光天棚网架节点大样图共9张图纸。

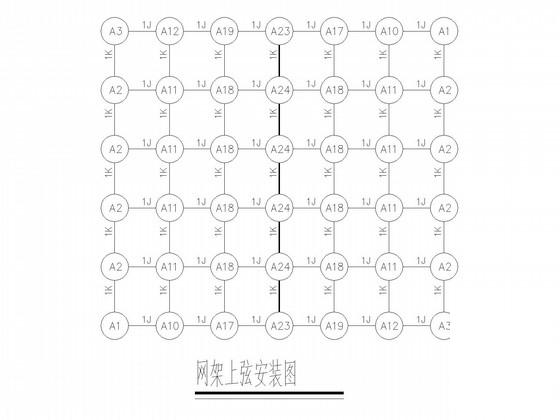

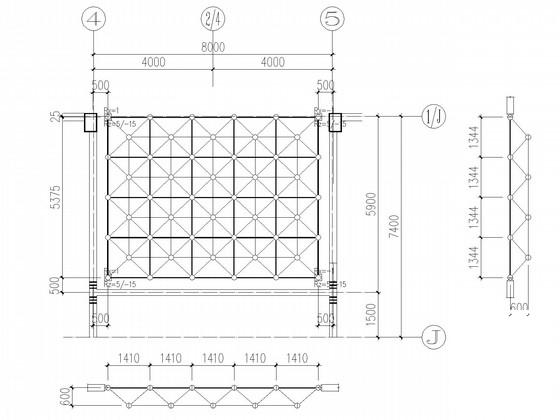

网架上弦安装图

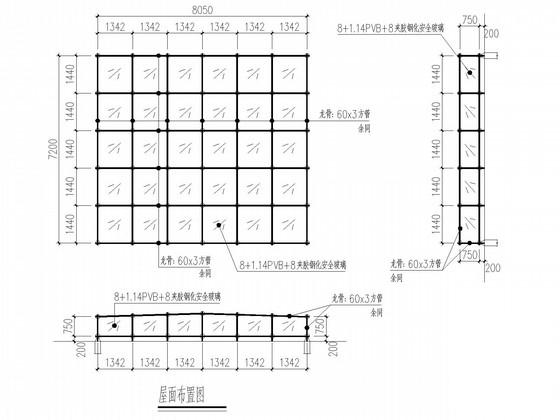

屋面布置图

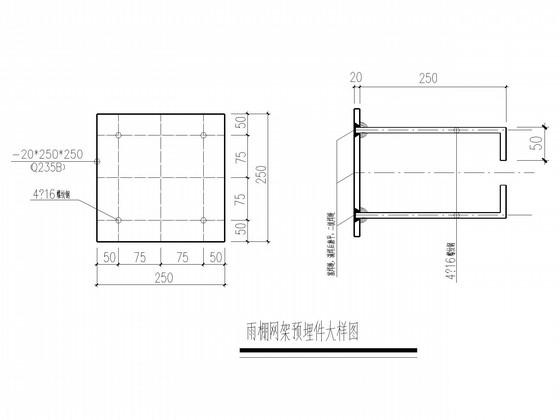

雨棚网架预埋件大样图
