一份公共大堂采光天窗钢桁架结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 抗震设防烈度：7度抗震
• 参考图纸：10张

附件详情

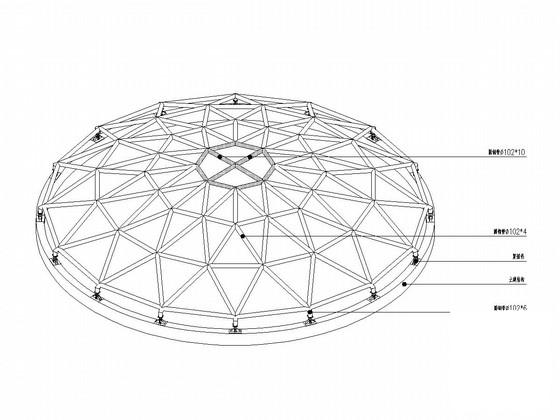

该项目是公共大堂采光天窗 钢结构施工图 ，结构体系为桁架，设计使用年限为50年，7度设防，主要该资料包含：桁架设计与施工说明，穹顶采光天窗钢架三维示意图，穹顶采光天窗钢架图，穹顶采光天窗埋件图，穹顶采光天窗钢架节点图，穹顶采光天窗节点图等共计10张图。

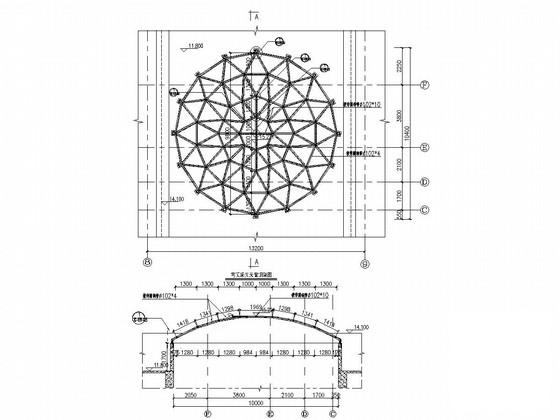

穹顶采光天窗钢架图

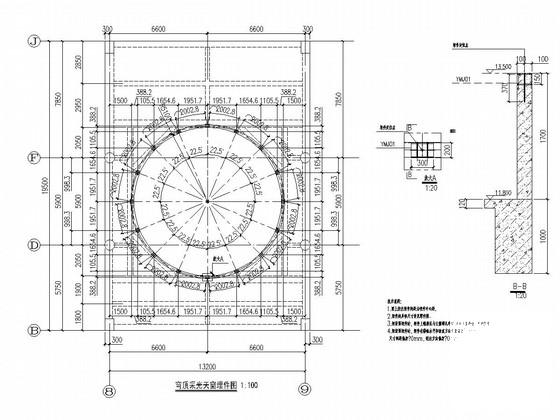

穹顶采光天窗埋件图

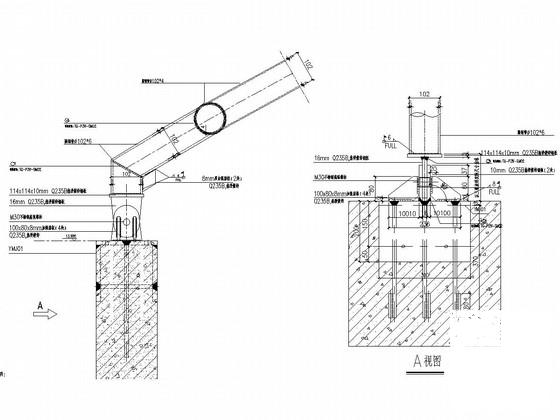

穹顶采光天窗钢架节点图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
