一份钢网架屋面及舞台栅顶结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

某钢网架屋面及舞台栅顶结构设计图
该资料为：某钢网架屋面及舞台栅顶结构设计图
该资料包含：
设计与施工说明、网架 平面布置图 、网架弦层一布置图,、网架腹层布置图、支座详图、网架弦层布置图、网架杆件材料表、网架轴侧图、 节点详图 、节点,及天沟做法详图、网架预埋件布置图及预埋件详图、栅顶层结构布置图、栅顶层 节点详图 共20张图纸。

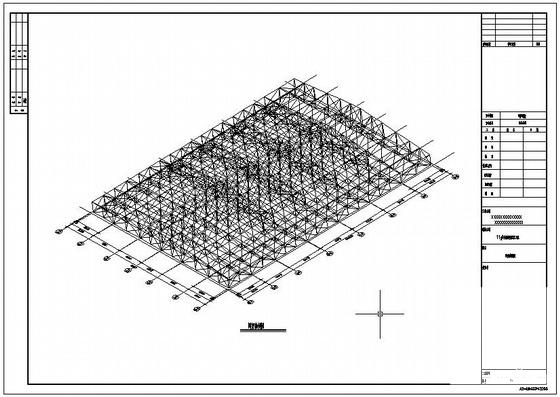

第 1 张图

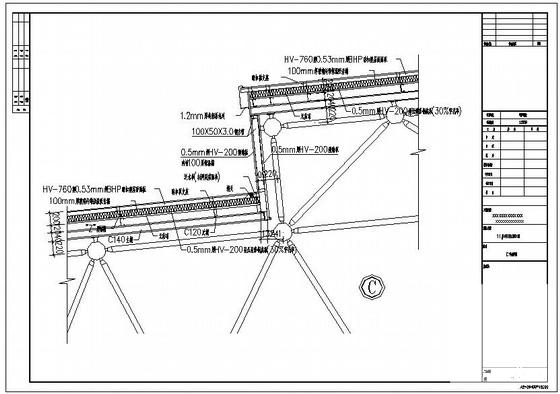

第 2 张图

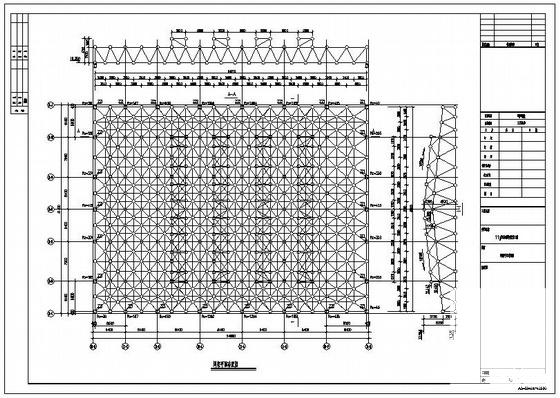

第 3 张图

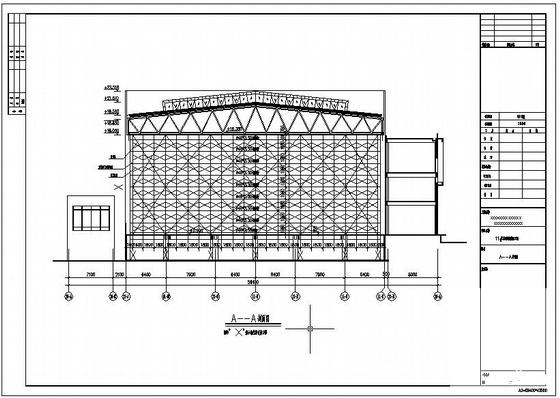

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
