一份7度抗震游泳馆网架屋面结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育建筑
• 建筑高度：多层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构, 网架结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：20张以下
• 设计年代：近代

附件详情

该资料包含：设计说明，网架预埋件平面布置图，网架平面布置图，网架上弦安装图/网架下弦安装图，网架腹杆安装图/屋面支托平面布置图，材料表/支座详图，螺栓球节点，檩条 平面布置图 ，网架屋面平面图等
共11张图纸。
出图时间：近代.03

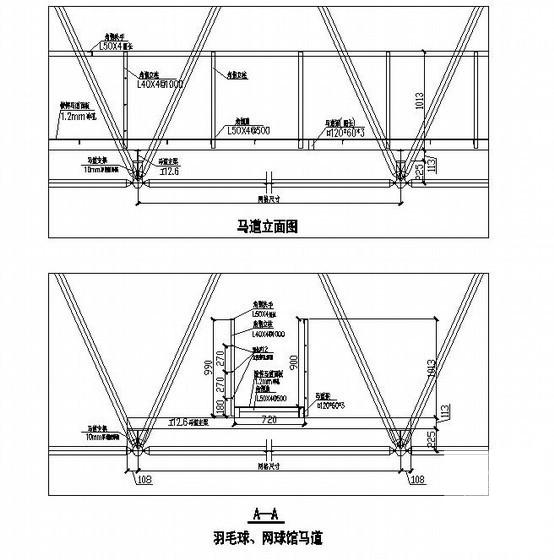

第 1 张图

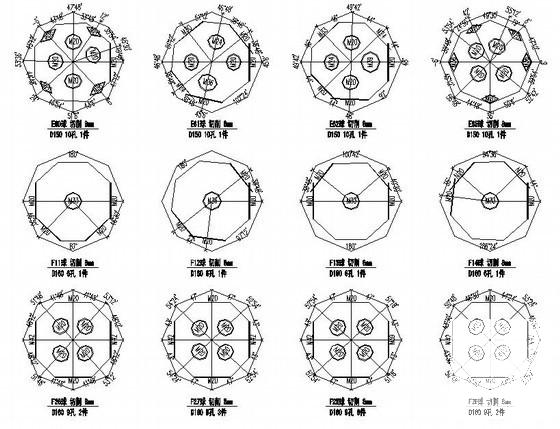

第 2 张图

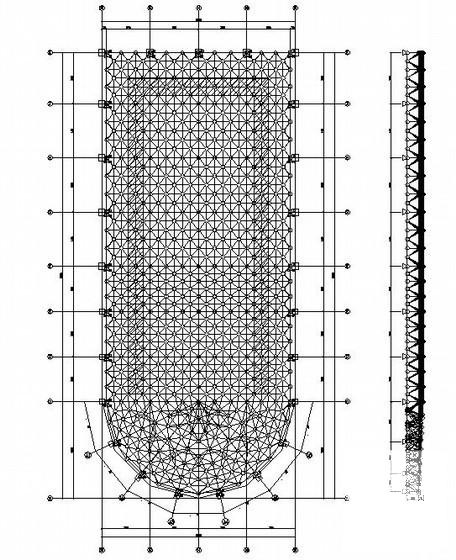

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
