健身活动中心游泳馆屋面钢网架结构施工CAD图纸

附件详情

该项目是游泳馆屋面钢结构网架项目，结构型式：钢网架，网架平面尺寸：31.1x57(米)，网架厚度：3.2米，网格形式：正放四角锥，节点类型：螺栓球，支承形式：下弦多点支承，排水方式：网架找坡,有组织排水。抗震设防烈度为7度。

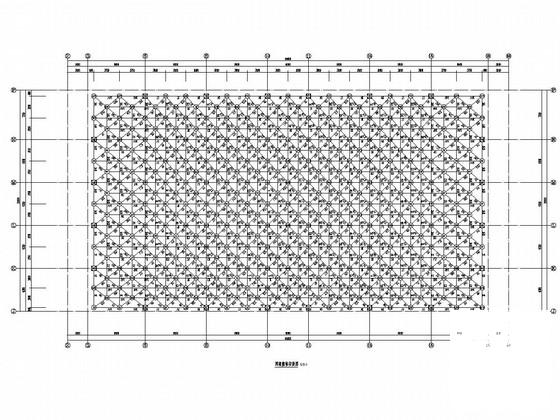

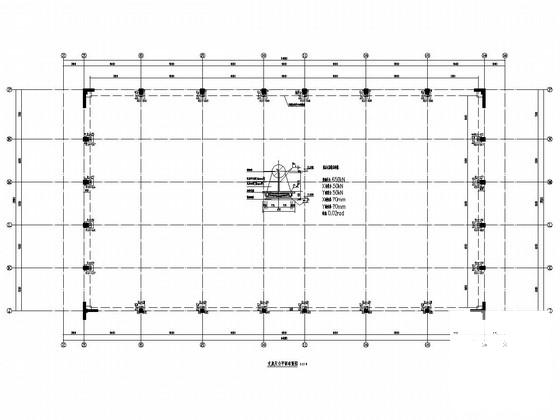

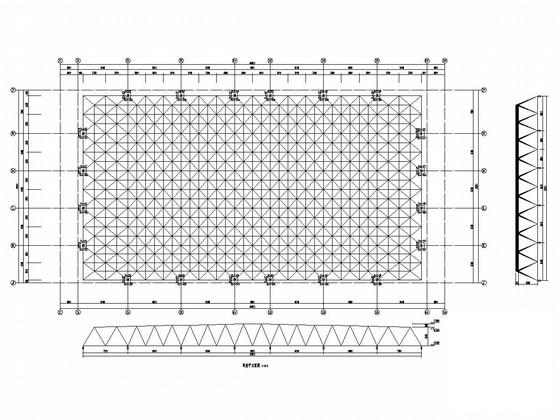

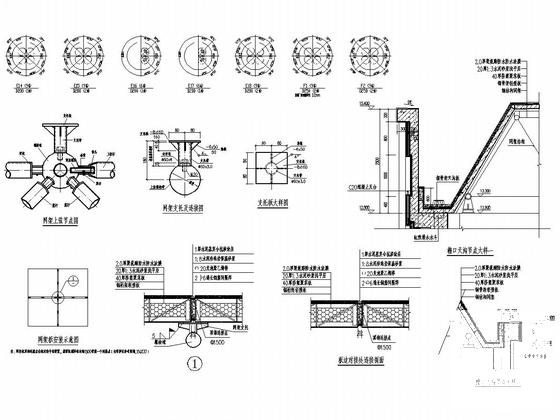

该资料包含：网架设计说明，预埋件平面布置图，支座反力 平面布置图 ，网架平立面图，网架屋面布置图，网架整体安装图，网架上、下弦安装图，网架腹杆安装图，节点详图，球节点详图等共计16张图。
分享投稿时间：近几年6月。
