体育游泳馆屋面网架结构设计施工CAD图纸
- 建筑类别：体育
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 参考图纸：8张
- 设计年代：近代
附件详情
某游泳馆屋面网架结构设计图
该资料为：某游泳馆屋面网架结构设计图
该资料包含：

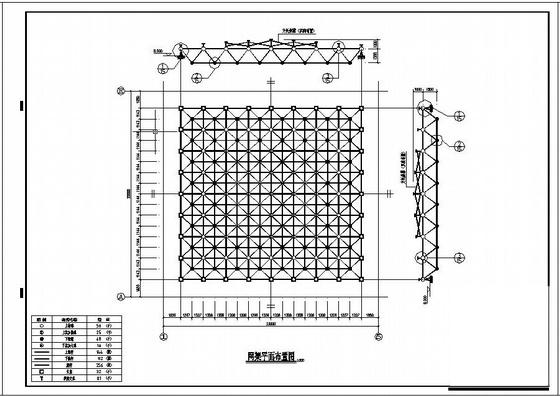

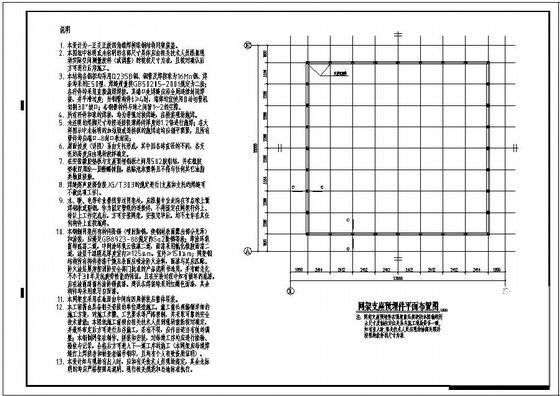

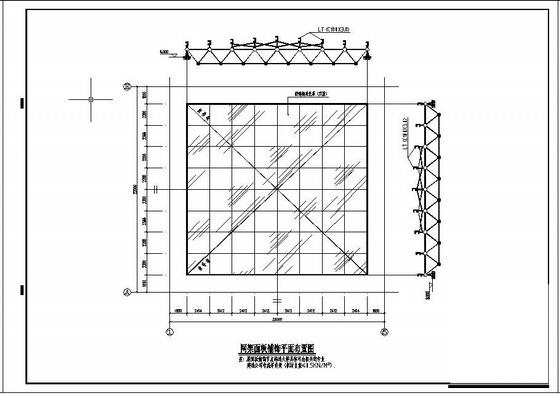

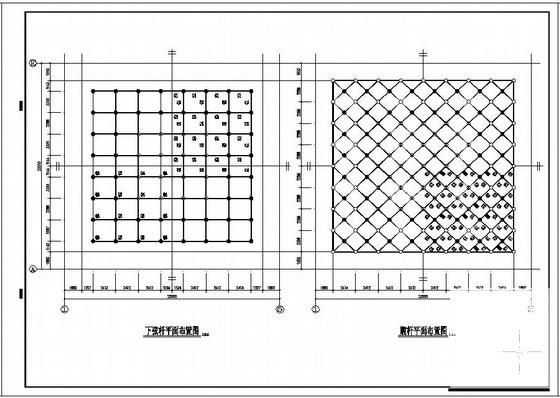

说明、网架支座预埋件平面布置图、网架面板铺饰平面布置图、网架平面布置图、上弦杆平面布置图、下弦杆平面布置图、腹杆
平面布置图
、
节点详图
共8张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
网架结构设计施工 - 1 -
网架结构设计施工 - 2 -
网架结构设计施工 - 3 -
网架结构设计施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
