加气站网架屋面工程结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构最大跨度:17.5m
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

宝鸡某加气站网架屋面工程结构图
该资料为宝鸡某加气站网架屋面工程结构图
建筑设计结构形式:正放四角锥网架
建筑面积:(18mX17.5m)315平方米
屋面采用天蓝色彩钢板(单板)
有组织排水(i=5%)。支托找坡,下弦柱点支撑。
该资料包含:结构设计与施工说明、屋面平面图、檩条布置图、屋脊檩条详图、支座详图、网架安装图、天沟 节点详图 共6张图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

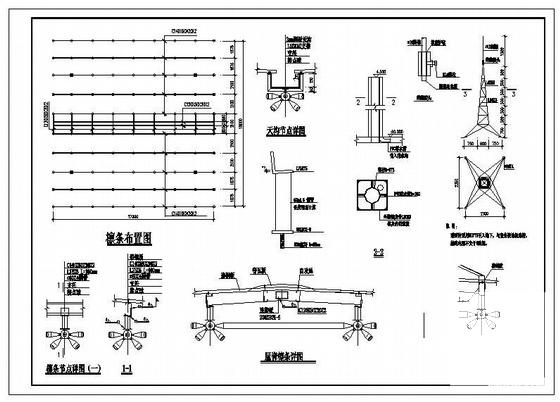

  • 网架结构设计施工 - 1
    网架结构设计施工 - 1

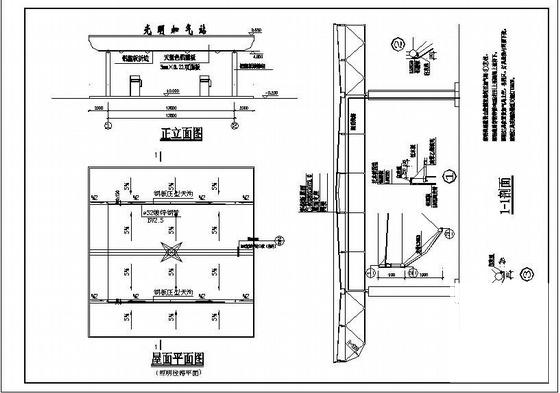

  • 网架结构设计施工 - 2
    网架结构设计施工 - 2

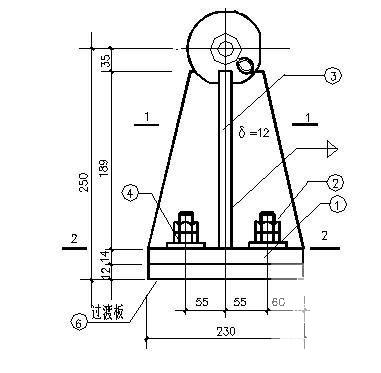

  • 网架结构设计施工 - 3
    网架结构设计施工 - 3

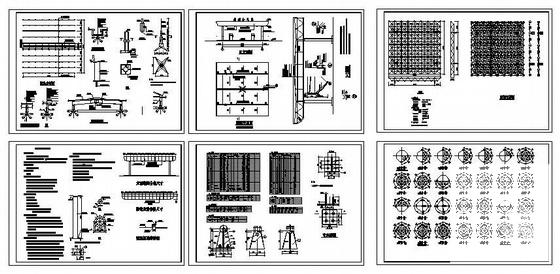

  • 网架结构设计施工 - 4
    网架结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
