汽车加气站工程电气施工CAD图纸（自控系统）

资料简介
赚取积分

建筑类别：其他
图纸设计深度：施工图
参考图纸：33张
设计年代：近代
负荷等级：三级
防雷等级：第二类
接地方式：TN-S
项目所在地：湖南
强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统

附件详情

1、电气设计说明
2、站区供电系统图
3、配电系统图
4、加气棚配电系统图
5、设备平面布置图

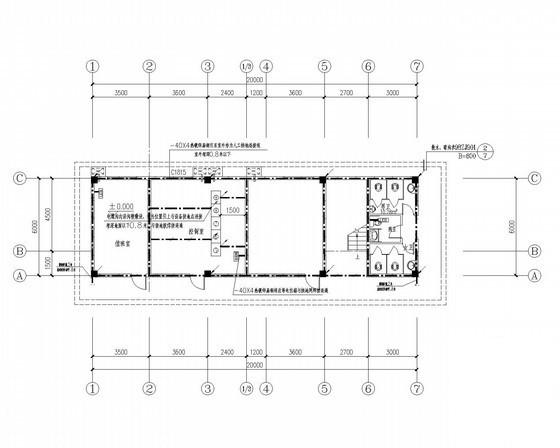

6、站房接地平面图
7、照明平面图
8、插座平面图
9、屋顶避雷平面图
10、防爆区域划分平面图
11、防雷接地平面图
12、仪表安装图
13、仪表系统接地示意图
14、站控系统配置图
15、自动控制系统控制逻辑图
16、仪表供电外线图
17、仪表外部接线图
18、可燃气体报警器布置图
19、室内仪表电缆平面敷设图
20、控制室仪表设备接地平面图
21、工业电视监视系统图

附件详情

该附件是汽车加气站工程电气施工图纸（含自控系统），总共33张。
设计的内容：照明、接地、动力配电、建筑物防雷.该资料主要包括本站站控系统的设计及数据采集；加气收费系统、可燃气体报警控制系统、工业电视监视系统的设计及数据采集；其中压缩机所需自控设备及控制系统由设备厂家成套提供。
......
，总共33张。

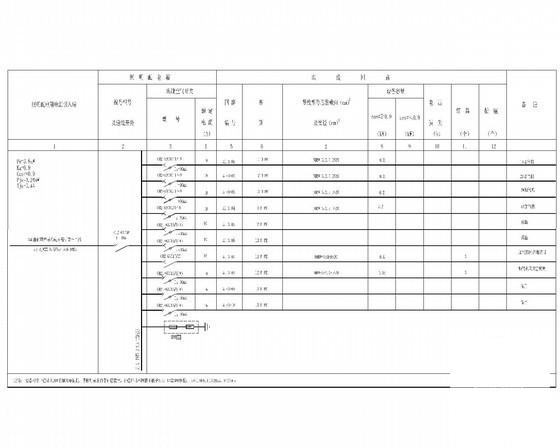

加气棚配电系统图

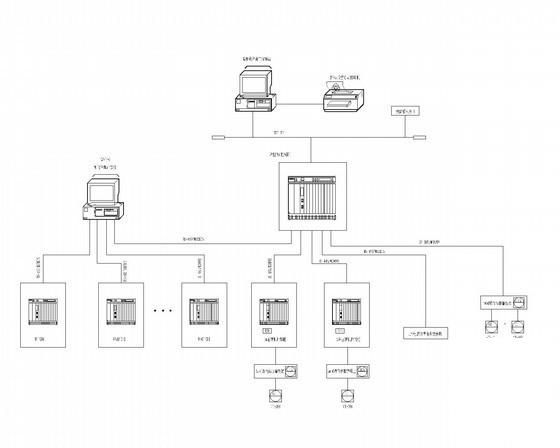

站控系统配置图

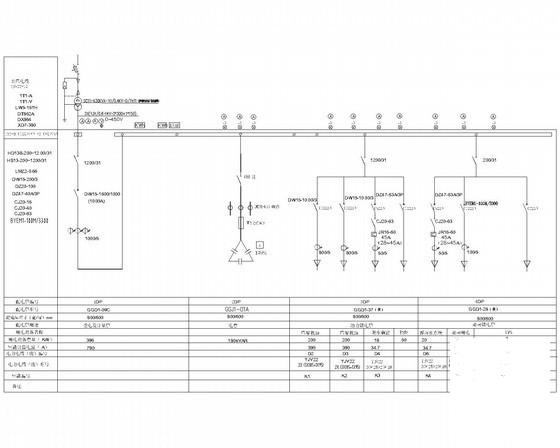

站区供电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
