城市政气站建筑群工程电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 设计年代:近代
  • 节点大样:配电箱,开关柜,其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
  • 弱电设计:视频监控系统,建筑设备监控系统

附件详情

  • 1、电气设计说明
  • 2、电缆清册
  • 3、10KV高压系统图
  • 4、0.4KV低压系统图
  • 5、变配电室设备平面图
  • 6、配电系统图
  • 7、消防泵控制原理图
  • 8、泵房动力平面图
  • 9、泵房 照明平面图
  • 10、 防雷接地 平面图
  • 11、风机控制原理图
  • 12、站房电信平面图
  • 13、防雷,防静电,接地平面图
  • 14、爆炸危险区域划分平面图
  • 15、自控系统设计说明

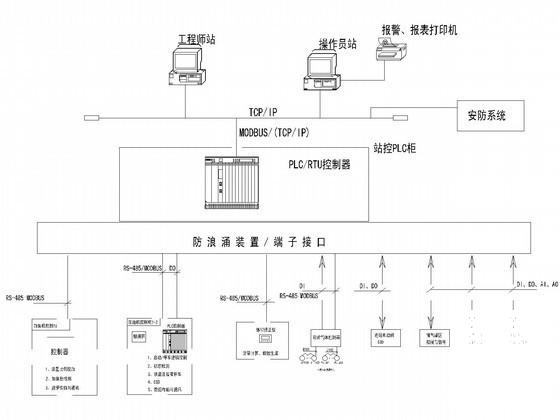

  • 16、自动化控制系统图
  • 17、安防系统图
  • 18、自控平面图

附件详情

该附件是市政气站建筑群工程电气施工图纸,总共70张。
工程规模48万立方米/H。主要构(建)筑物包括压缩机房、变配电间、消防泵房、门卫、站房及球罐区、管束区等。除站房为二层建筑外,其余均为单层建筑;门卫为砖混结构,其余为框架结构型式。主要用电设备为压缩机组二套,并预留一套机组电源回路。主电机额定电压Ue=0.38KV,额定功率Pe=220KW,软启动方式。
设计相关内容:10KV配电系统;10KV/0.4KV变、配电系统;动力配电及控制;照明配电;防雷防静电、接地保护及等电位连接等内容。不含二次装修内容。

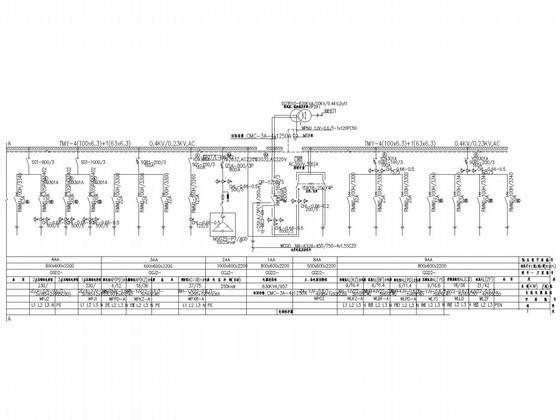

0.4KV 低 压 系 统 图 (一)

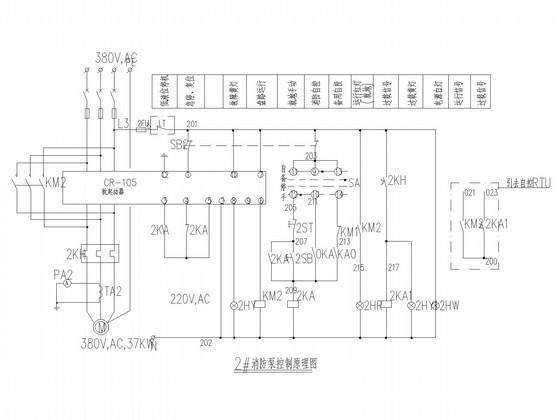

2#消防泵控制原理图

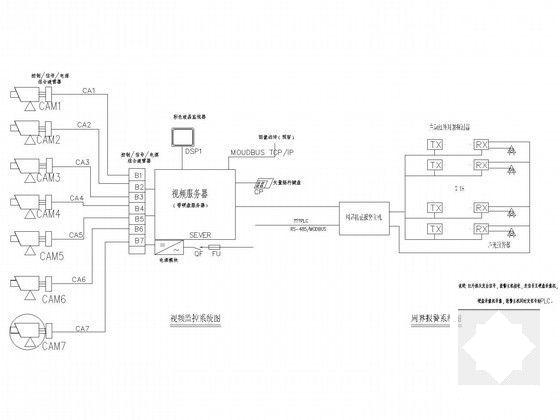

安防系统图

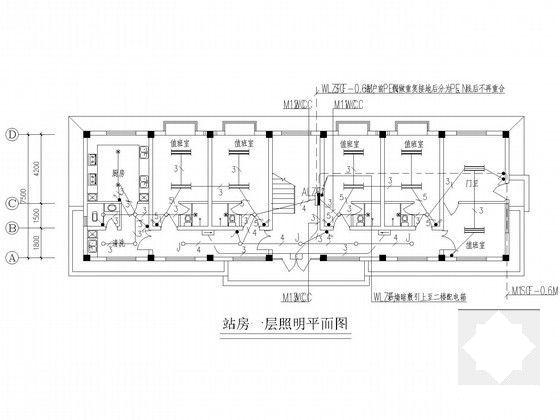

站房一层照明平面图
