一份汽车加气站给排水CAD施工方案图纸

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：5张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 排水技术：重力排水
• 项目地址：山西

附件详情

• 附件详情
• 设计说明
• 材料表
• 给排水平面图
• 给排水系统图
• 室外给排水、消防总

附件详情

工程介绍：
该项目为汽车加气站工程给排水系统、灭火器配置的设计。图中尺寸除标高以米计外，其余均以毫米为单位；该资料标高均以室内地坪±0.000为基准。给水管标高指管中心；排水管标高指管内底。

设计范围：
给水系统：给水用量为1.5m/d，由室外给水管网供给。
排水系统：生活排水经统一收集后重力流排至化粪池后，再排至室外污水管网。
灭火器的配置：按中危险级进行灭火器的配置。

编制于2009年，图纸共5张。

给排水系统图

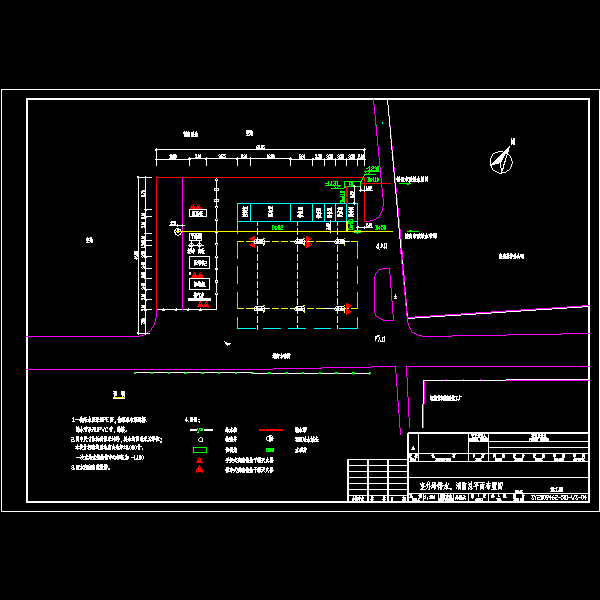

室外给排水、消防总平面布置图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
