汽车加气站CNG管道工艺设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:动力
  • 特殊系统:天燃气管道工艺
  • 项目所在地:河北

附件详情

  • 资料目录
  • 设计说明
  • 设备明细表
  • 主要材料表
  • 带控制点工艺流程图
  • 管段表

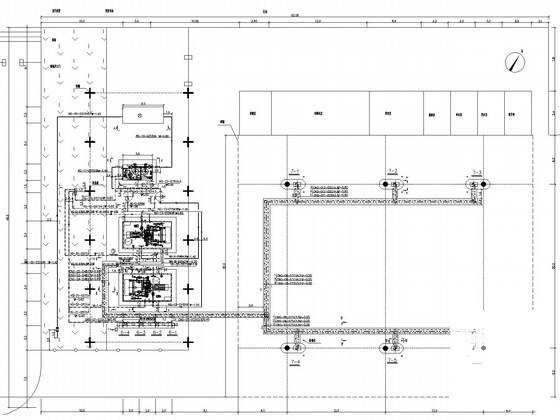

  • 设备定位图
  • 工艺管道布置图
  • 设备安装示意图
  • 管沟剖视图
  • 燃气单管阀门井工艺图

附件详情

稿件为河北廊坊某汽车加气站燃气工程工艺管道设计施工图纸;该加气站为独立标准加气站,本站供气能力2.5万Nm/d,天然气最大储存量为水容积12.0Nm。
工艺流程:天然气经埋地管道进行入本站后,经干燥、缓冲后进入压缩机,经压缩加压至25MPa后,通过优先顺序盘进入储气井,为CNG燃料汽车进行加气。

,图纸共21张。

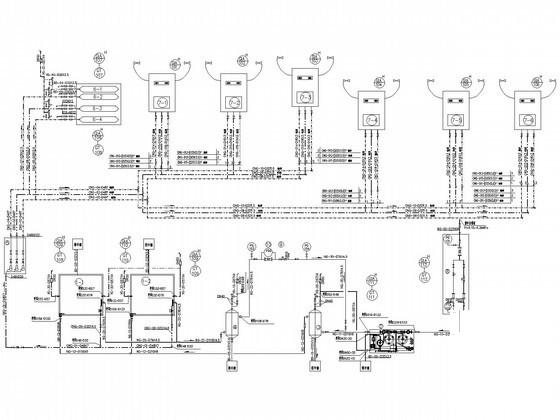

带控制点工艺流程图

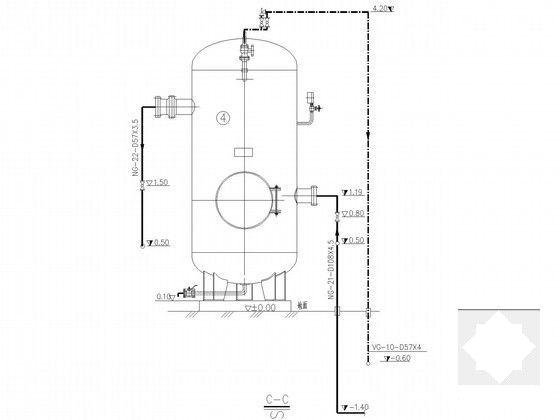

设备安装示意图

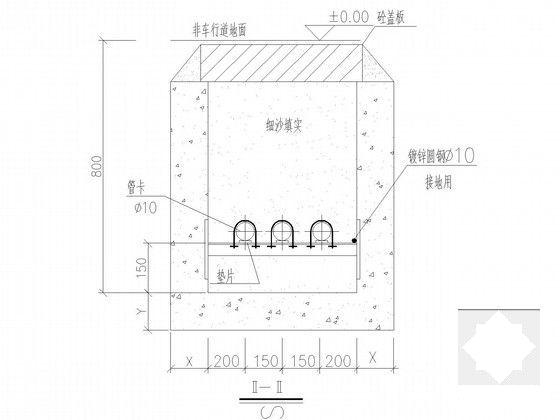

管沟剖视图

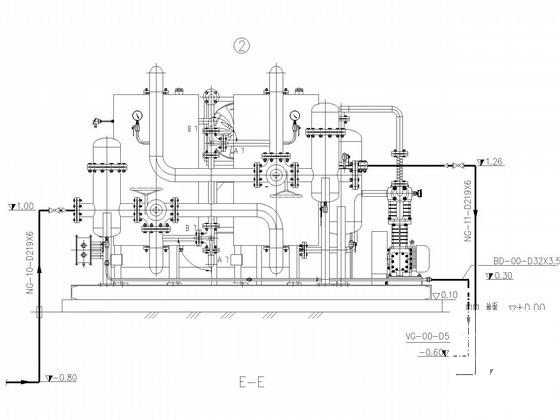

天然气压缩机安装示意图

燃气单管阀门井工艺图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 加气站图纸设计 - 1
    加气站图纸设计 - 1
  • 加气站图纸设计 - 2
    加气站图纸设计 - 2
  • 加气站图纸设计 - 3
    加气站图纸设计 - 3
  • 加气站图纸设计 - 4
    加气站图纸设计 - 4
  • 加气站图纸设计 - 5
    加气站图纸设计 - 5
  • 加气站图纸设计 - 6
    加气站图纸设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
