一份2层汽车站给排水设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1046

积分

超级版主

Rank: 8Rank: 8

积分
1046
发表于 2020-3-1 14:25:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间

附件详情

  • 给排水施工图 设计说明
  • 给排水图例
  • 主要设备表
  • 一层喷淋管道平面图

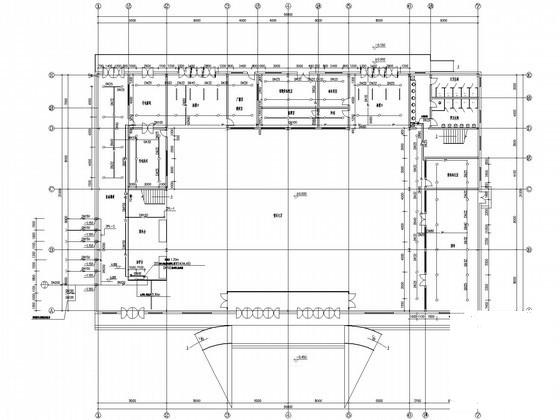

  • 一层给排水、消火栓管道平面图
  • 二层喷淋管道平面图
  • 二层给排水、消火栓管道平面图
  • 消火栓、喷淋管道系统图
  • 屋顶给排水管道平面图
  • 消火栓、喷淋管道系统图
  • 卫生间给排水管道放大图

附件详情

该项目为汽车站。建筑两层,建筑总高度9.400m。室内外地坪高差为0.15m。设计范围:1. 该资料包括室内卫生器具、消防设施及给排水管道的安装.2. 给水管道做到出外墙2米处,排水管道做到出外墙,第一个检查井处。系统说明:该项目设有生活给水系统 ,生活污、废水系统,雨水系统,室内外消火栓给水系统,自动喷洒灭火系统。
,共9张图。

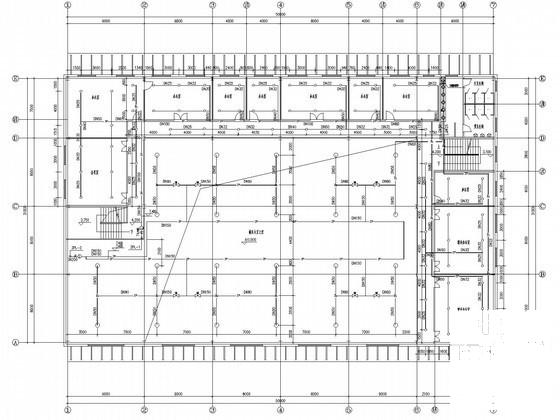

一层喷淋管道平面图

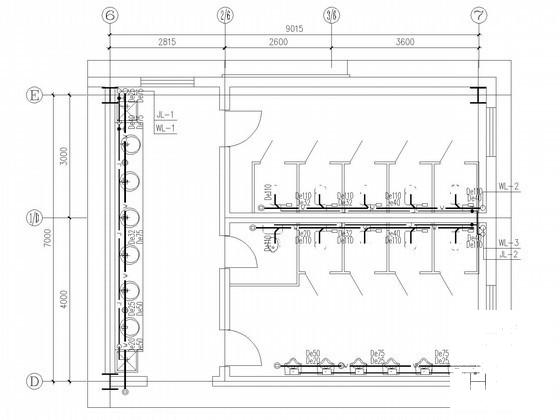

一层卫生间给排水管道放大图

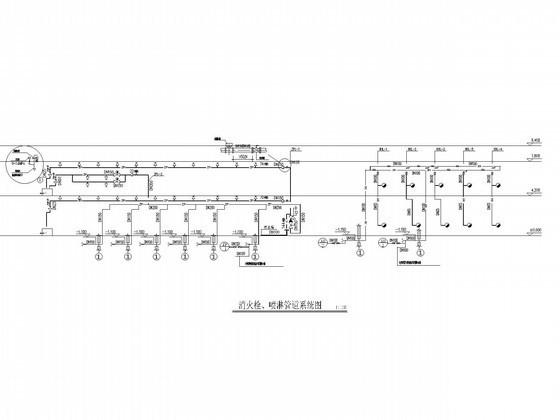

消火栓、喷淋管道系统图

汽车站施工图 - 1
第 1 张图
汽车站施工图 - 2
第 2 张图
汽车站施工图 - 3
第 3 张图
汽车站施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 14:25:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01dffccccecdc1ss.rar

524.89 KB

下载  售价: 100 积分    赚积分
