一份11层公租房给排水CAD施工图纸（著名设计公司）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统
• 消防设计：室内消火栓系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 稳压泵, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：两区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：2年
• 消火栓用水量室外(L/S)：10
• 消火栓用水量室内(L/S)：15, 20
• 大样节点：水箱, 水泵, 厨房, 卫生间, 集水坑
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水设计说明
• 半地下室管道平面图
• 一~十一层管道平面图
• 屋顶管道平面图
• 厨卫大样
• 厨卫给排水透视图
• 给水系统原理图
• 消火栓给水系统原理图
• 排水管道透视图

附件详情

该项目位于安徽，该项目为群体建筑,本楼为十一层住宅楼, 受甲方委托该项目仅对建筑单体给排水部分进行设计。 本住宅生活给水分为两个区:低区为1~5层（给水引入管入口处压力0.28MPa）,由室外市政给水管网直接供水。高区为6~11层（给水引入管入口处压力0.50MPa）,由生活变频泵加压供水。
，共8张图。

厨卫大样图

排水系统原理图

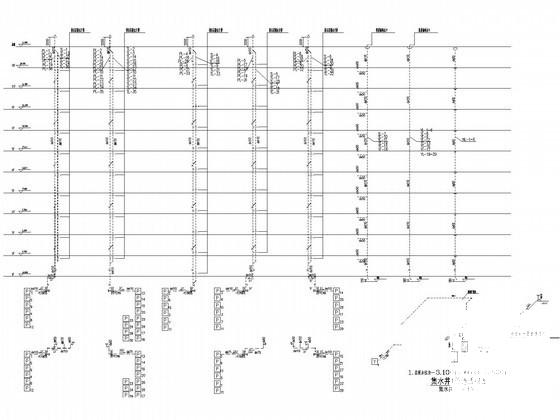

第 1 张图

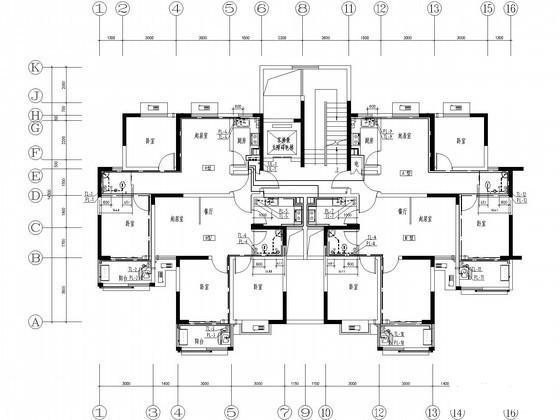

第 2 张图

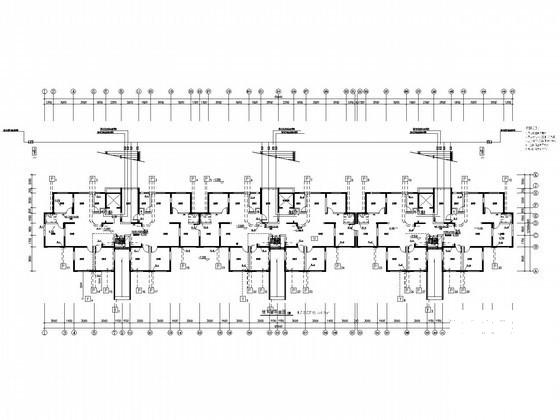

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
