一份2层著名博物馆给排水消防CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计面积：11743.9平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水分区：无
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：泵房,卫生间
• 项目所在地：湖南

附件详情

• 设计说明及图例、材料表
• 给排水平面图
• 给排水系统原理图
• 喷淋平面图
• 消防水泵房大样图
• 卫生间大样图
• 消火栓及景观水处理系统原理图
• 给排水系统图
• 沉淀过滤井大样

附件详情

项目由1栋博物馆主体建筑、1栋博物馆配套用房及1个独立地下车库组成。博物馆主体建筑地上2层，地下1层，建筑面积为11743.9平方米，其中地上面积10722.3平方米，地下面积1021.6平方米建筑高度为21.30米，为多层公共建筑。
，共34张。

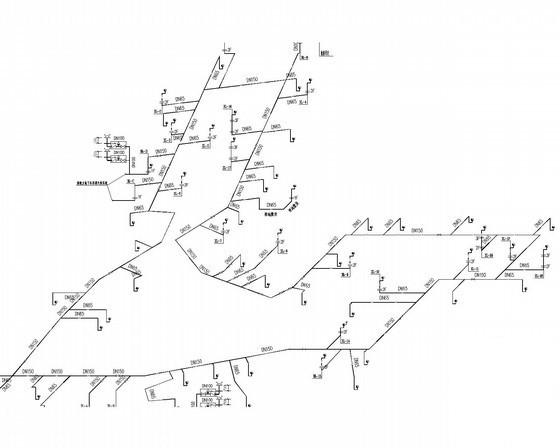

给排水系统原理图

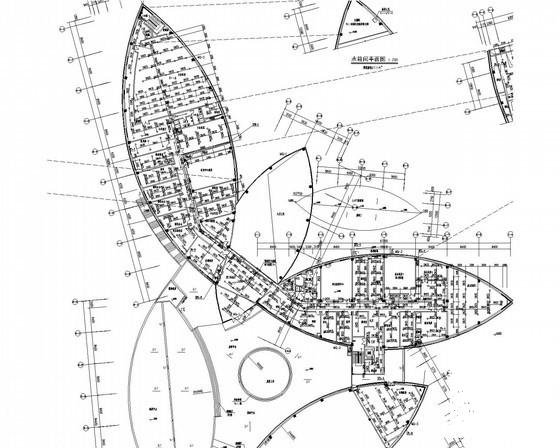

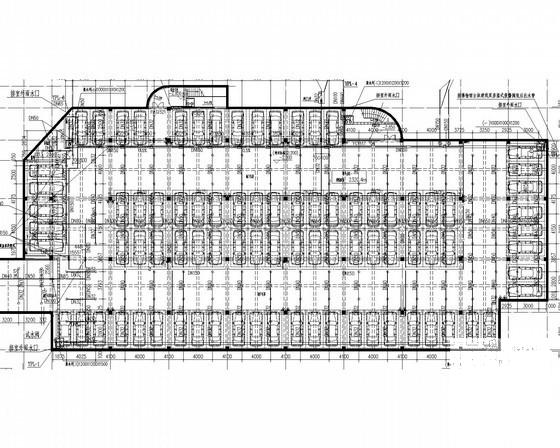

喷淋平面图

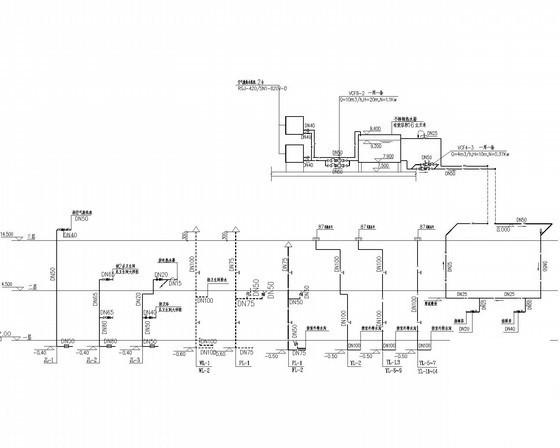

消火栓原理系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:21:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
