一份初中校园建筑群给排水消防CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 项目所在地：浙江

附件详情

• 设计说明
• 图例
• 主要材料表
• 给排水平面图
• 卫生间大样图
• 给排水系统图
• 消火栓系统图
• 水泵房大样图
• 消火栓平面图

附件详情

该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。该项目设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷淋系统。
，共37张。

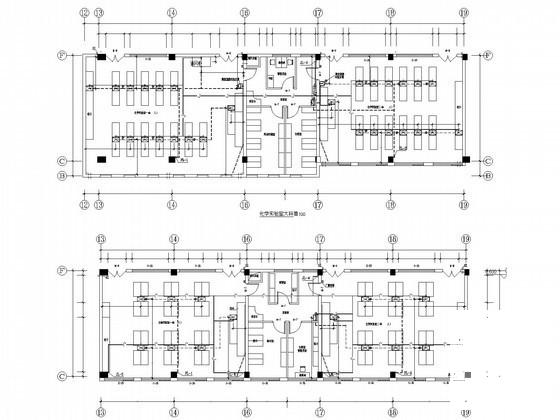

实验室大样图

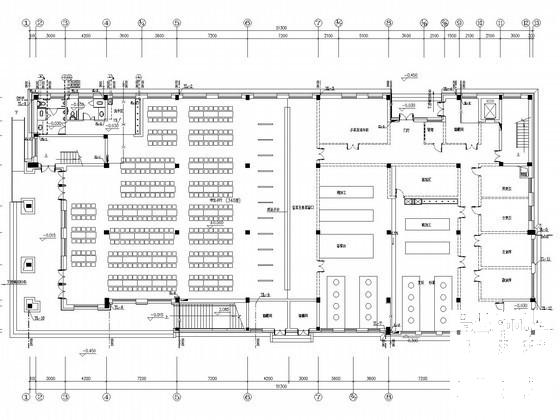

食堂给排水平面图

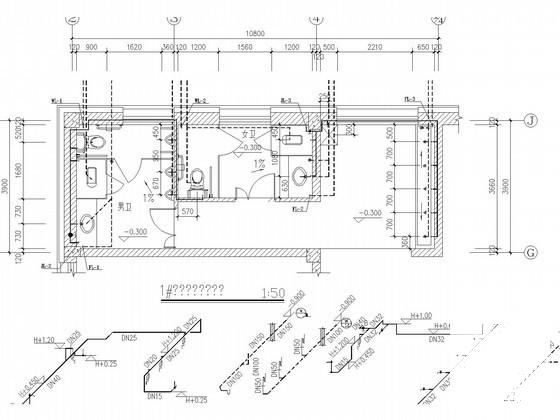

卫生间系统大样图

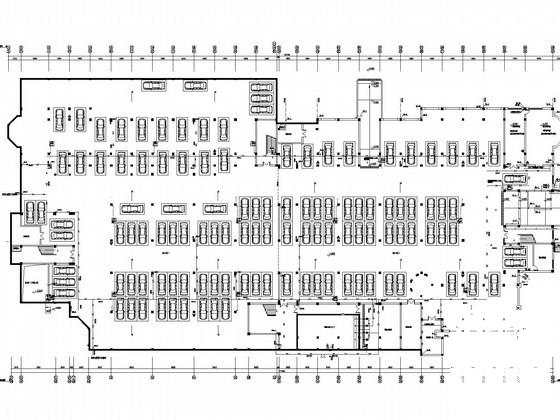

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
