一份2层室内滑雪馆给排水消防CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 服务区地下层~二层给排水消防平面
• 服务区屋面给排水消防平面
• 卫生间大样
• 洗浴中心大样
• 洗浴中心给水系统图
• 洗浴中心排水系统图
• 污水系统图
• 冷热水及中水系统图
• 压力雨水排水系统图
• 消防及自动喷洒系统图
• 锅炉房图例及设备表
• 锅炉房大样
• 锅炉房剖面图
• 锅炉房系统图
• 池体功能器平面布置及标高图
• 洗浴中心池体管线 平面布置图
• 洗浴中心机房设备平面布置图
• 洗浴中心机房管线平面布置图
• 洗浴中心桑拿房湿蒸房
• 洗浴中心功能器节点大样图
• 洗浴中心工艺流程图

附件详情

本稿件为室内滑雪馆给排水消防施工图纸，该工程为地下一层、地上二层，建筑面积为28691.5平米，建筑高度为54.36m的室内滑雪场，属二类公共建筑，耐火等级为二级。
设计范围：该项目有生活给水、热水系统、中水系统、排水系统、屋面雨水压力排水系统、消火栓给水系统、自动喷水（水喷雾）灭火系统和灭火器装置。
，共28张图纸。

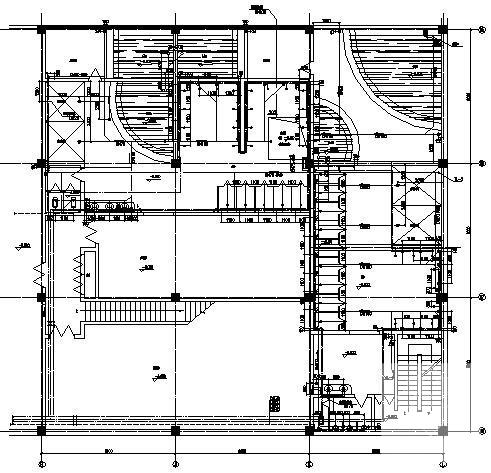

洗浴中心给排水大样

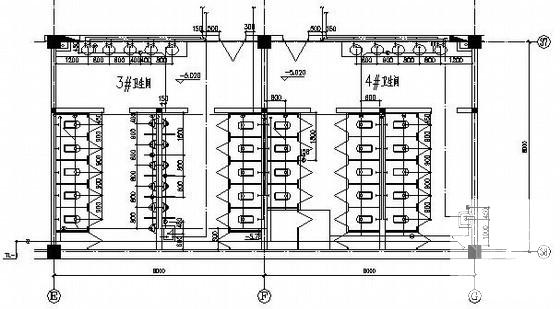

卫生间大样

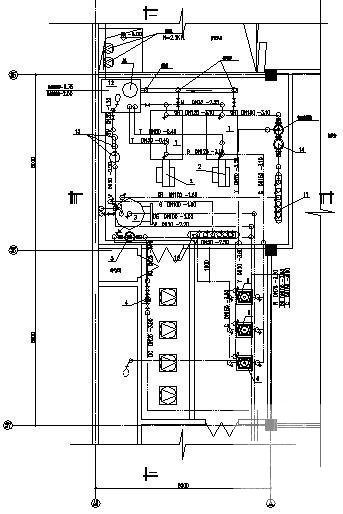

锅炉房管道平面布置图

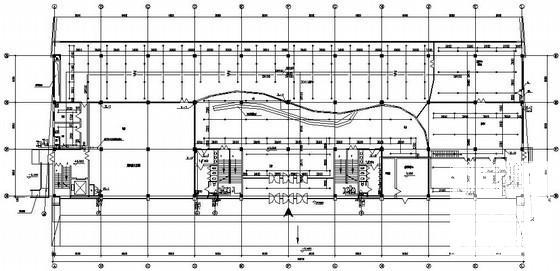

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
