2层礼堂给排水消防设计cad施工图纸,室内外外消火栓系统图

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该资料为文化教育中心礼堂工程室内给水,排水,消防给水设计.该建筑地上两层.建筑物高度7.5m. 　　消防用水量:室内消火栓系统15L/S,室外消火栓系统25L/S. 　　设计范围：室内给水系统,室内排水系统,室内消火栓系统. 化粪池及给排水外网均不在该资料范围内. 　　给水由室外市政管网引入,生活给水压力0.35MPa.给水系统采用下行上给的给水方式.建筑入口设总水表。 　　生活污水排水排至室外检查井,经化粪池处理后排入市政排水管网. 　　消防水量,水压及十分钟消防用水由校园区消防泵房统一保证.消火栓系统管道成环状布置.室内消火栓为明装或半暗装,消火栓应有醒目标志.

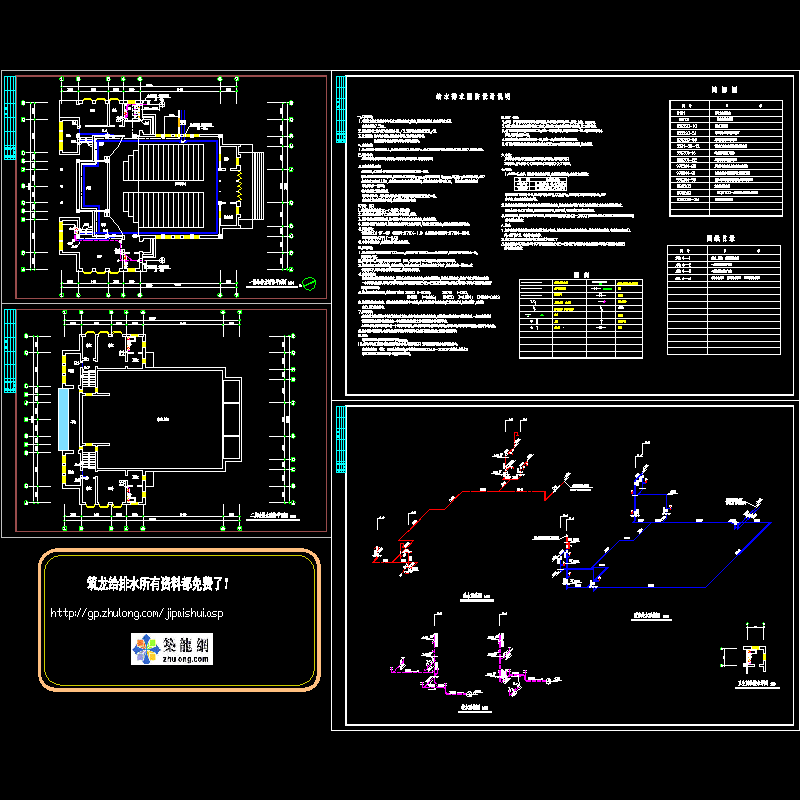

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
