4层办公楼给排水设计CAD施工图纸(消火栓系统图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：4层
• 建筑地下层数：1层
• 出图日期：2009
• 建筑设计面积：3274.17平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水
• 设置场所火灾危险等级：中危险级Ⅰ级
• 地下室用途：车库

附件详情

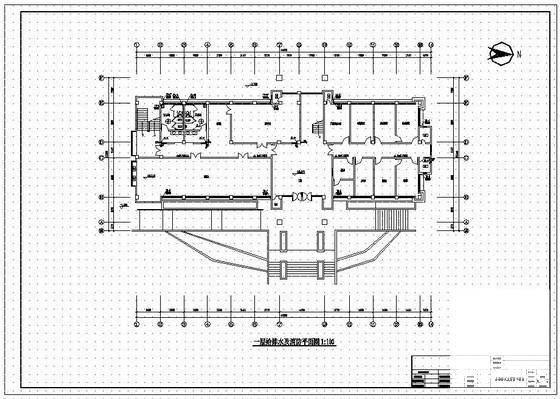

4层办公楼水施图

给排水系统图

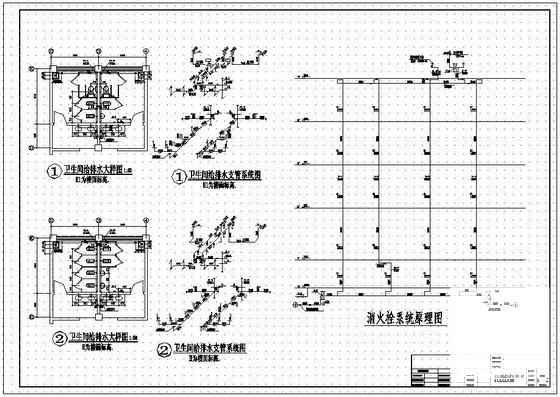

卫生间排水及消火栓系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
