一份4层厂房办公楼宿舍给排水CAD施工图纸（甲级设计院）(消火栓系统图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：61张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 项目所在地：辽宁

附件详情

• 给排水设计说明及图例
• 给排水消火栓平面图
• 给排水消火栓系统图

附件详情

该项目为四层办公楼。设计范围：包含建筑物内的生活给水、生活污水、排水。建筑物内的消防水系统、建筑灭火器配置。
，共61张。

给水系统图

排水系统图

消火栓系统图

排水消火栓平面图

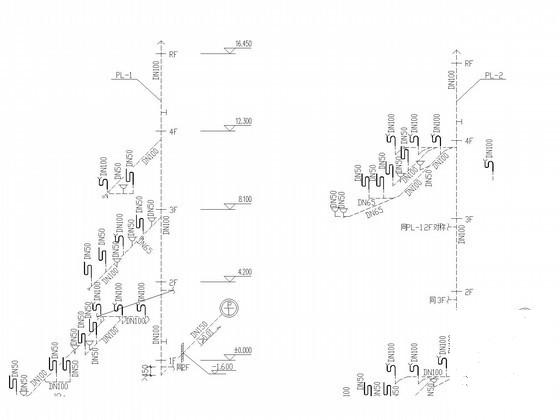

第 1 张图

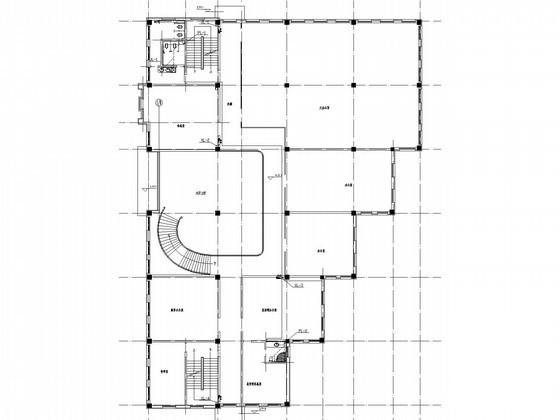

第 2 张图

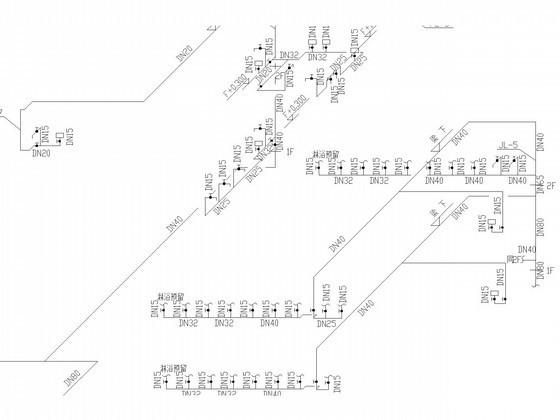

第 3 张图

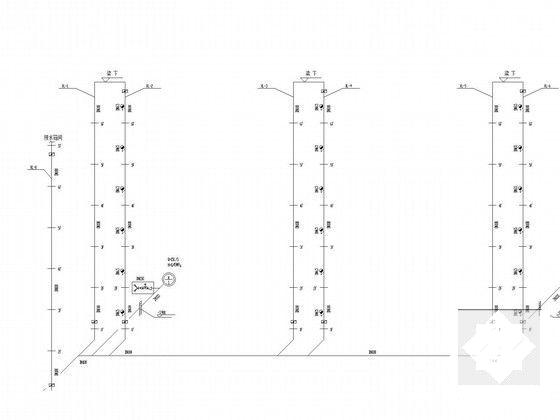

第 4 张图

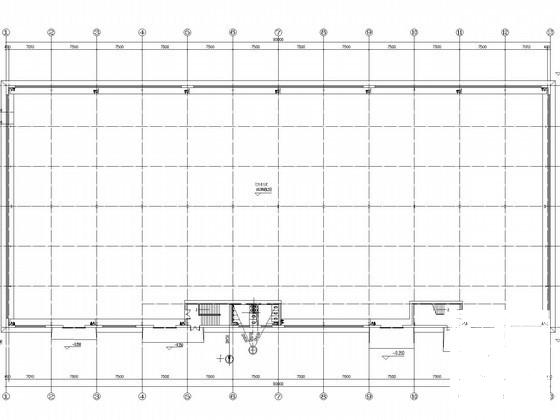

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
