一份32层居住建筑给排水消防CAD施工图纸（甲级设计院）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：48515.14平方米
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：河南

附件详情

• 给排水、消防设计及施工说明

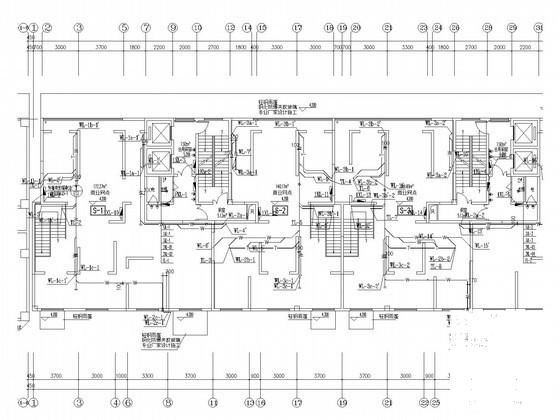

• 给排水及消防平面图
• 管道井大样图
• 给水系统原理图
• 排水系统原理图
• 卫生间大样图

附件详情

该项目地上32层，地下一层，一~二层为商业网点，三~三十二层为住宅，建筑面积为48515.14平方米，建筑高度94.8米，属于二类居住建筑。设计内容包括生活给水排水系统、消火栓给水系统及建筑灭火器配置。
，37张。

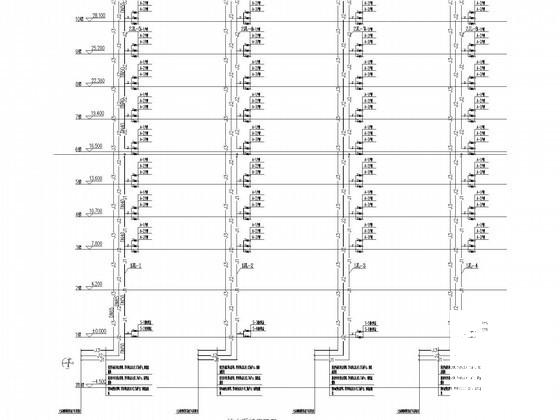

给水系统原理图

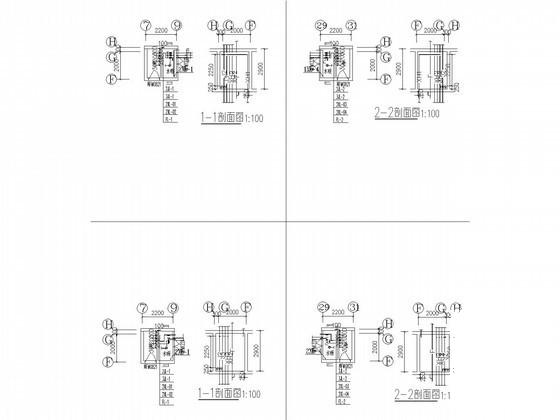

管井大样图

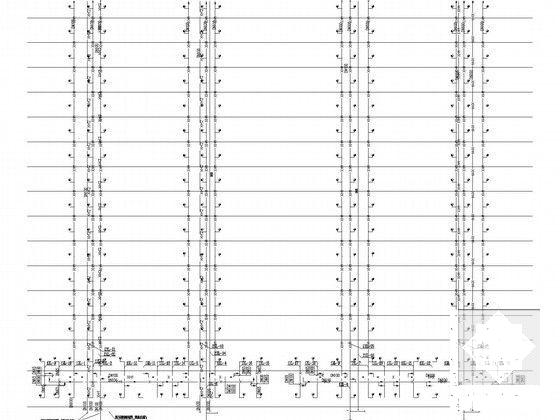

消火栓系统原理图

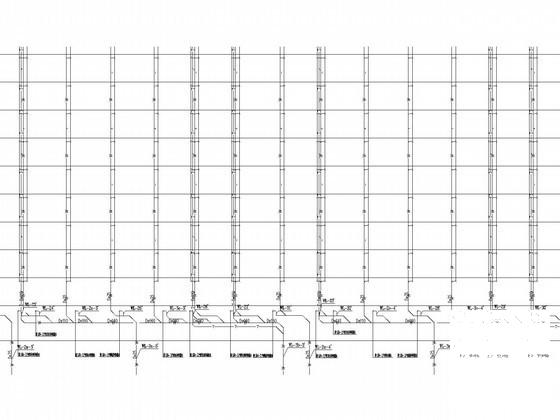

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:20:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
