一份二类高层居住建筑给排水消防CAD施工图纸（自喷系统冷凝水系统）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：60张
• 设计年代：近代
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 项目所在地：四川

附件详情

• 给排水平面图
• 喷淋管道平面图
• 给排水大样图
• 给排水管道轴测图
• 室内消火栓系统原理图
• 给水管道系统原理图
• 自动喷水系统原理图
• 排水管道系统原理图
• 雨水、空调冷凝水系统原理图

附件详情

该项目为二类高层居住建筑，地上16层，地下一层。设计范围包括：室内生活给水、热水、污废水、消防给水系统。
，共60张。

给排水轴测图

喷淋管道平面图

喷淋平面图

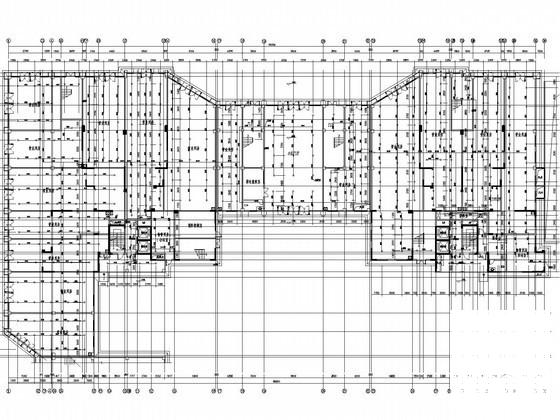

第 1 张图

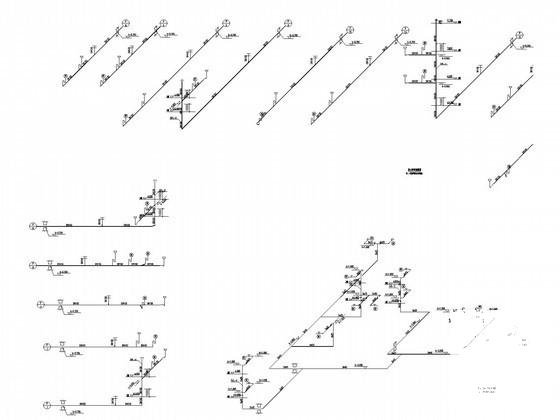

第 2 张图

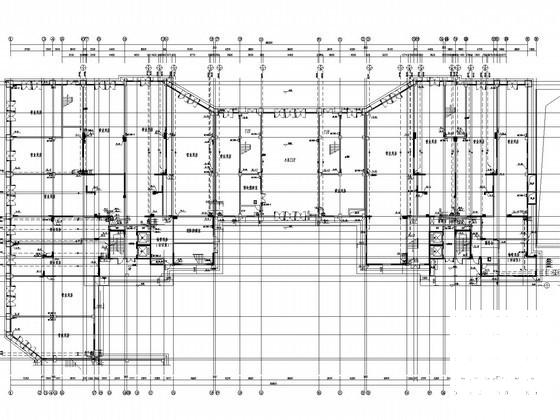

第 3 张图

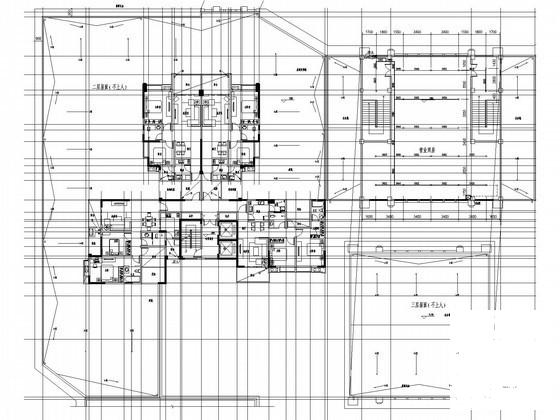

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
