一份高层建筑给排水设计CAD施工图纸(室内消火栓系统)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：28层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：45张
• 图纸年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：废水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水
• 排水体制：雨污合流
• 雨水重现期：1年
• 大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑

附件详情

图纸为某高层建筑给排水设计图，内容包括给水系统、排水系统、 图。水源：该项目采用市政给水为水源.从场地北.东侧创业路.南园路市政给水管上各引一条DN150给水管,市政水压不低于0.3MPa.与场地室外DN150消防给水环管连接,直接供室外消火栓.裙房一至三层.转换层.地下室及地下水池进水. 最高日用水量 Q=755.95m/d， 平均时用水量: Q=37.50m/h， 最大时用水量: Q=69.90m/h。污水系统设计:大楼排水采用合流制,生活污水经化粪池处理后排入创业路.南园路市政污水井.最大日排水量 Q=680.35m/d

2

3

4

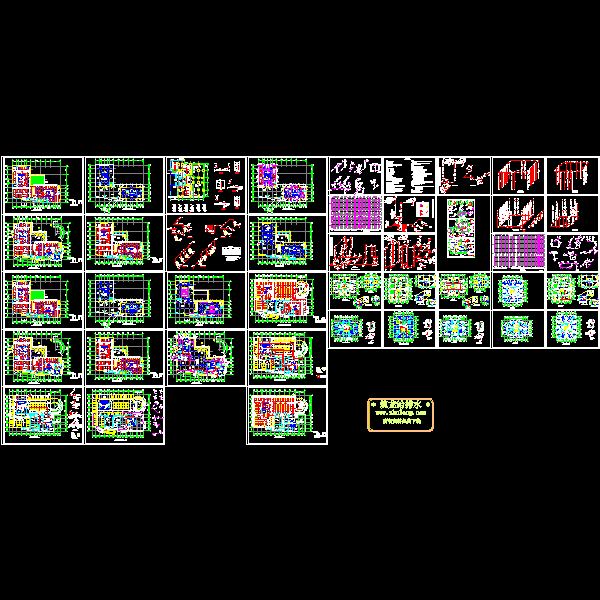

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
